位移

应用的负载可导致固体结构产生从初始配置到变形配置的位移。总位移由刚体运动和体中各点的相对位移（决定固体结构的变形）共同组成。

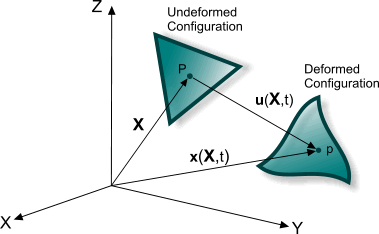

如果未变形配置中材料点的位置为 $X$ ，且此点相对于变形配置的位移为 $u (X, t)$ ，则该材料点在变形配置中的位置为：

图 1. EQUATION_DISPLAY

x (X, t) = X + u (X, t)

(4426)

采用分量形式，位移可以表示为：

图 2. EQUATION_DISPLAY

\begin{matrix} u {= {\begin{matrix} u_{x} & {\begin{matrix} u \end{matrix}}_{y} & {\begin{matrix} u \end{matrix}}_{z} \end{matrix}}}^{T} \end{matrix}

(4427)

刚体的位移场完全由单个位移矢量定义。可变形体的位移场由其材料点的位移矢量集定义。

变形梯度

变形梯度张量 $F$ 用于衡量点到点的变形如何发生：

图 3. EQUATION_DISPLAY

F = \frac{\partial x}{\partial X} = I + \frac{\partial u}{\partial X} = I + (\begin{matrix} \frac{\partial u_{x}}{\partial X} & \frac{\partial u_{x}}{\partial Y} & \frac{\partial u_{x}}{\partial Z} \\ \frac{\partial u_{y}}{\partial X} & \frac{\partial u_{y}}{\partial Y} & \frac{\partial u_{y}}{\partial Z} \\ \frac{\partial u_{z}}{\partial X} & \frac{\partial u_{z}}{\partial Y} & \frac{\partial u_{z}}{\partial Z} \end{matrix})

(4428)

其中， $I$ 为单位矩阵， $X$ 、 $Y$ , 和 $Z$ 为材料点位置矢量 $X$ 的笛卡尔分量。

对于大变形，变形梯度可以分解为旋转张量

R

和右伸长张量

U

：

图 4. EQUATION_DISPLAY

F = R U

(4429)

对于不可压缩和几乎不可压缩的材料，变形梯度可以分解为体积部分 $F^{v}$ 和偏离部分 $F^{d}$ ：

图 5. EQUATION_DISPLAY

F = F^{v} F^{d}

(4430)

且：

图 6. EQUATION_DISPLAY

\begin{matrix} F^{d} & = & {\begin{matrix} J \end{matrix}}^{- 1 / 3} F \\ F^{v} & = & {\begin{matrix} J \end{matrix}}^{1 / 3} I \\ J & = & \det F \end{matrix}

(4431)
