保持局部曲率

选择保持局部曲率选项可使用采用环绕曲率的表面填充孔。

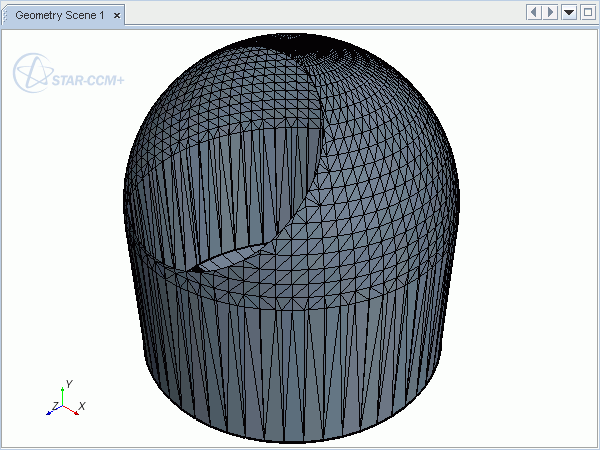

例如，下方几何中的孔需要非平整但每个方向都弯曲的填充表面。

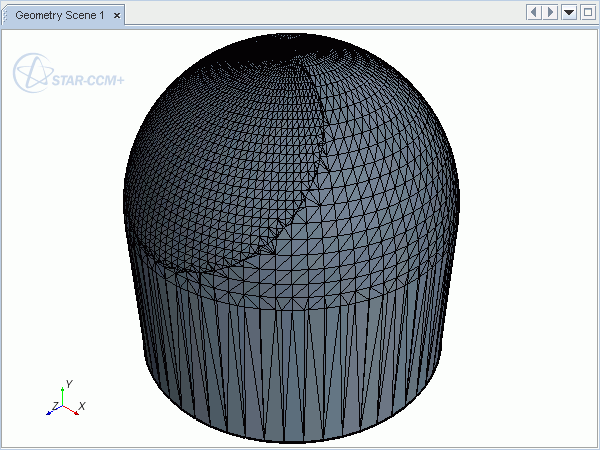

保持局部曲率选项处于活动状态时，Simcenter STAR-CCM+ 会生成以下表面。

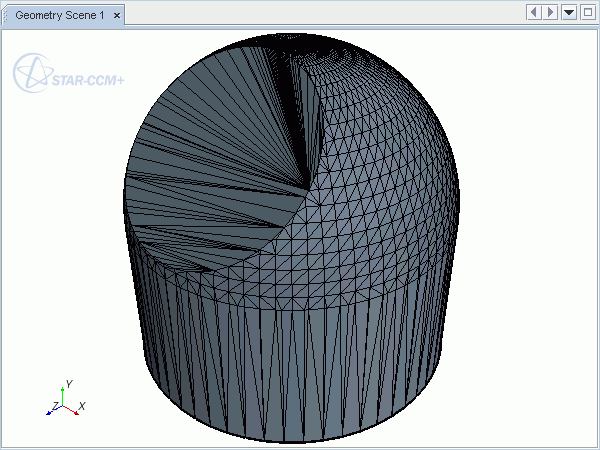

为进行比较，停用保持局部曲率选项会生成以下表面。

在环绕孔的面与基础 CAD 几何关联时，此功能可产生最佳结果。CAD 关联可减少生成填充表面时所需的近似量。如果至少一个环绕面具有 CAD 关联，则填充表面也具有 CAD 关联，可在表面网格化时用于投影至 CAD。

选择同时填充所有孔模式后，保持局部曲率选项无法激活。因此，为了确保曲率得以保持，将环相交选项设为“分别填充每个孔”。选择每个孔，然后单击 （填充孔）。

如果出于任何原因，工具无法保持局部曲率，则会生成没有局部曲率的填充表面。

使用部件曲线来控制填充表面形状

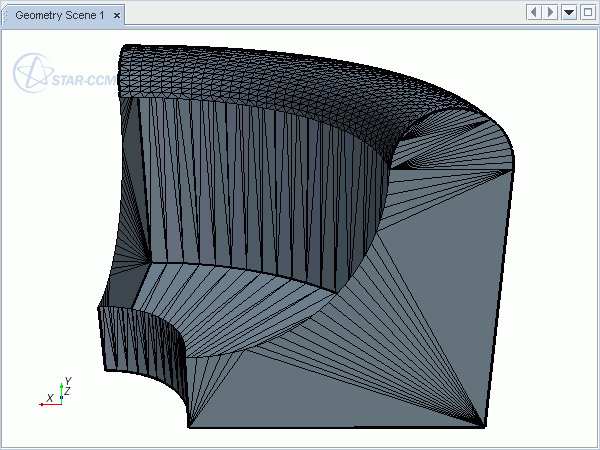

通常，使用保持局部曲率选项之前，先将锐边标记为部件曲线。将部件曲线应用于孔周围的边，可控制填充表面的构造。在以下示例中，保持所有环绕边的局部曲率会生成不正确的填充表面。

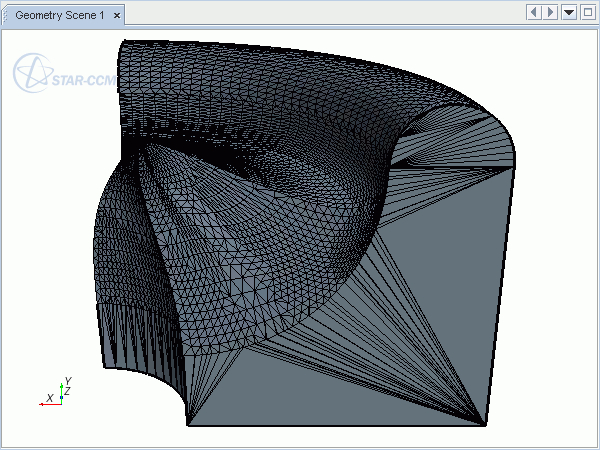

在未将任何孔边标记为部件曲线的情况下填充孔，会生成以下填充表面。在这种情况下，工具会保持平整表面的曲率，导致填充表面最初与每一侧都相切。此设置会产生不正确的形状。

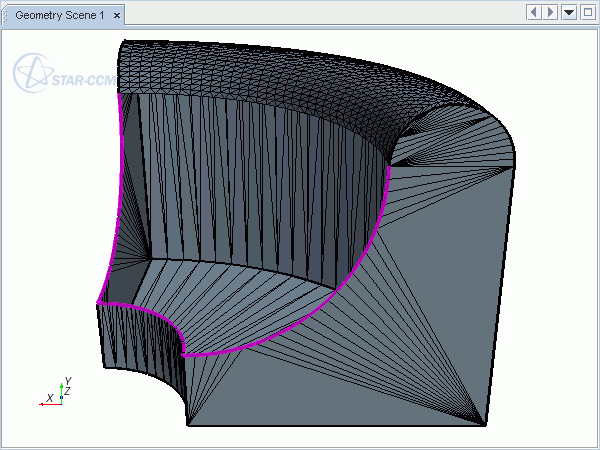

将锐边标记为部件曲线，即指示孔填充器忽略锐边周围的局部曲率。在本例中，孔的三条边（在下面高亮显示）均标记为部件曲线。

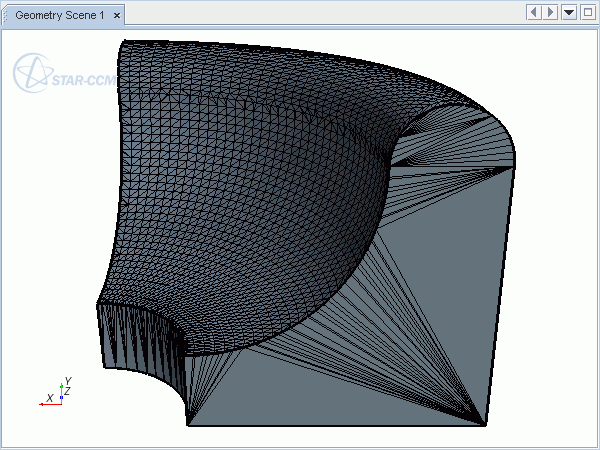

在将这些边标记为部件曲线的情况下运行孔填充器，会生成正确的表面。
