填充闭合环孔

闭合环孔填充器将填充由边的连续环定义的孔。

在抽取内部流体体积以便进行 CFD 分析之前，通常使用此选项。

注填充闭合环时，该工具将检查选定边是否形成闭合环。如果没有找到闭合环，则该工具不执行任何操作。

要填充闭合环孔：

  1. 在图形窗口中，选择定义闭合环的边。双击一条自由边后，将自动选择与其连接的所有自由边。

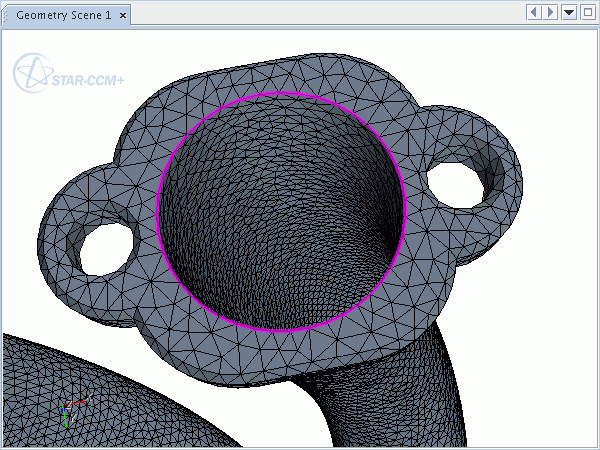

    以下示例使用填充孔工具来限制固体成分中的孔。


  2. 单击 （填充孔）工具旁边的三点以显示填充孔选项。

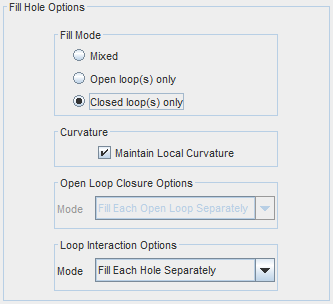

  3. 在填充孔选项组合框中：
    1. 将填充模式设为仅限闭合环。
    2. 确定是否希望填充区域保持局部曲率。请参见保持局部曲率。
    3. 设置环相交选项模式。请参见环相交选项。


  4. 要填充孔，单击 （填充孔）。

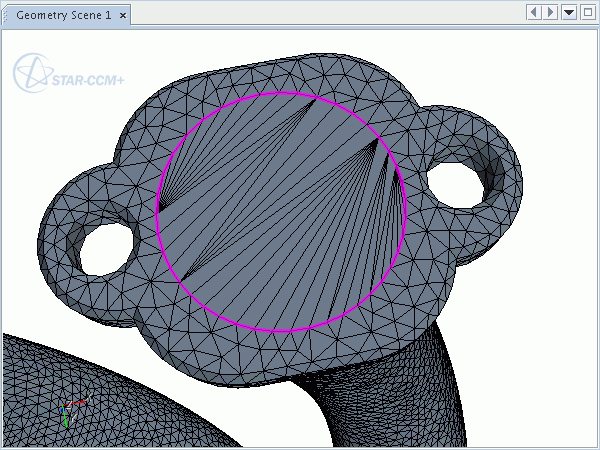

该孔将受到限制。

可以通过局部重构表面来改善质量较差的面。请参见表面修复工具中的重构选定面。
