合并重复面

重复面是与另一个面共享三个节点的面。

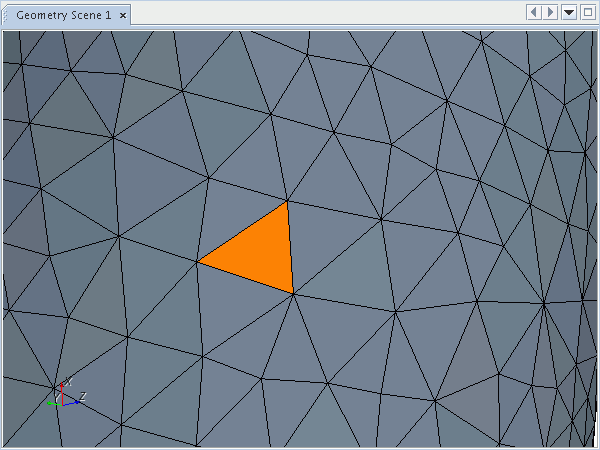

表面修复工具会将这些面标记为紧临接近面，并涂上橙色。 但是，并非所有紧临接近面都是重复面。

如果一个面存在多个重复面，则工具会使用合并过程移除所有重复面。

节点合并工具有时会创建重复面，尤其在从紧临接近面合并节点时。 在活动模型上使用工具可合并这些额外的重复面。

以下示例显示使用中的合并重复面工具。

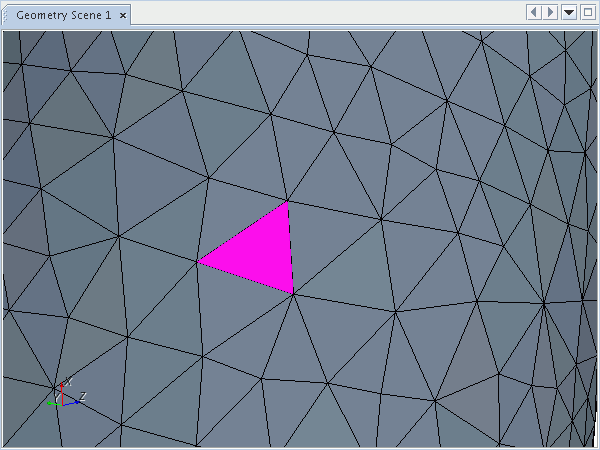

  1. 通过单击诊断滑出面板中的橙色框选择紧临接近面。

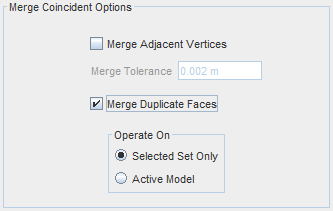

  2. 设置合并选项：
    1. 单击 （合并相邻节点/重复面）工具旁的三个点以显示选项。
    2. 停用合并相邻节点选项。
    3. 将运行对象设为仅选定集合。
  3. 单击 （合并相邻节点/重复面）以合并重复面。

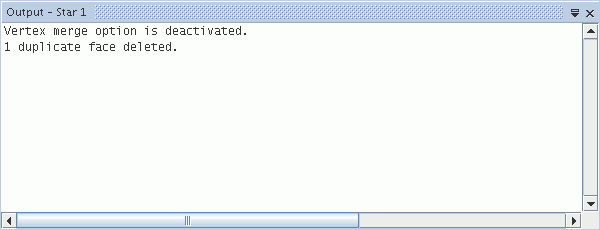

如果任一紧临接近面是重复面，则合并操作会移除该重复面。 输出窗口将报告删除的重复面数。
