开环闭合选项

选择如何闭合开环。

可以通过两种方法闭合开环。

分别为每个开环填充

此选项单独填充由边的每个开环定义的孔。

可以同时填充任意数量的开环。

注 在填充单独的开环时，工具会跳过具有共线边（直线）的环和具有单个边的环。 此外，工具会检查 Y 接点，并在找到一个 Y 接点时取消命令。

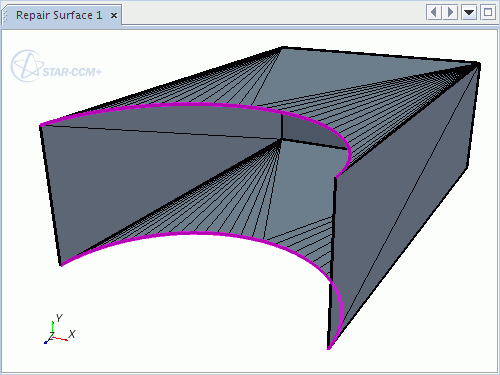

例如，下图显示了两个开环。

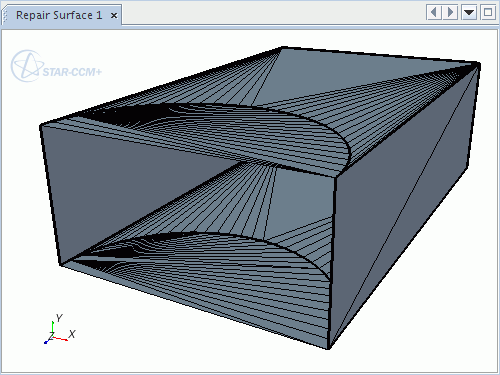

选择“分别为每个开环填充”会生成以下表面。



在开环对之间填充

此选项将填充一对开环之间的孔。

注 在填充一对开环时，只能选择两个开环；如果选择更多或更少的开环，工具会取消命令。 此外，工具会检查 Y 接点，并在找到一个 Y 接点时取消命令。

例如，下图显示了两个开环。

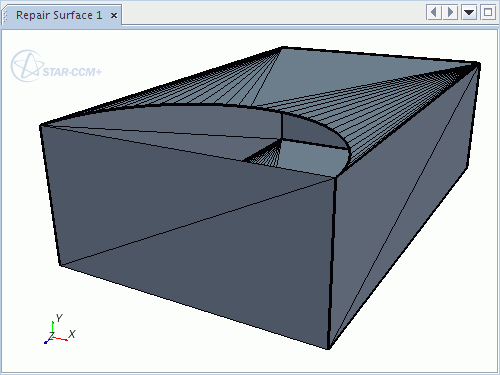

选择“在开环对之间填充”会生成以下表面。
