合并节点

合并节点时，检查容差值并在必要时更改该值。

根据分隔要合并的节点的最大距离，再加上一个小容差（即测量值的 1/10 到 1/5），来设置合理的容差值。 如果容差太高，可能会发生无意中合并相邻节点的情况，尤其在选择基于活动模型执行合并时。 合并节点的最安全方法是选择所需的节点，然后使用合并选项中的仅选定集合选项。

以下示例为包含自由边的零部件，表示表面的未合并部分：

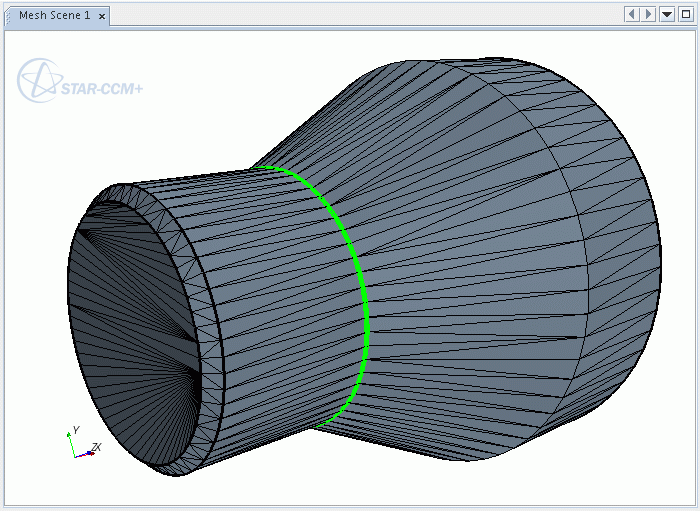

  1. 通过单击诊断滑出面板中的绿色框选择自由边。

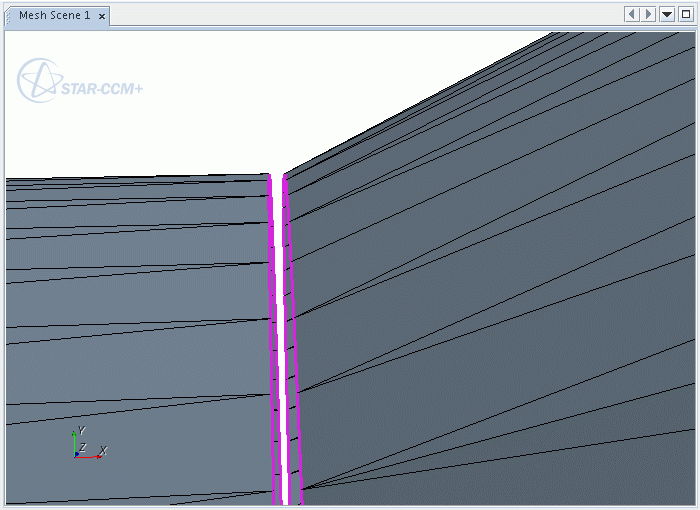

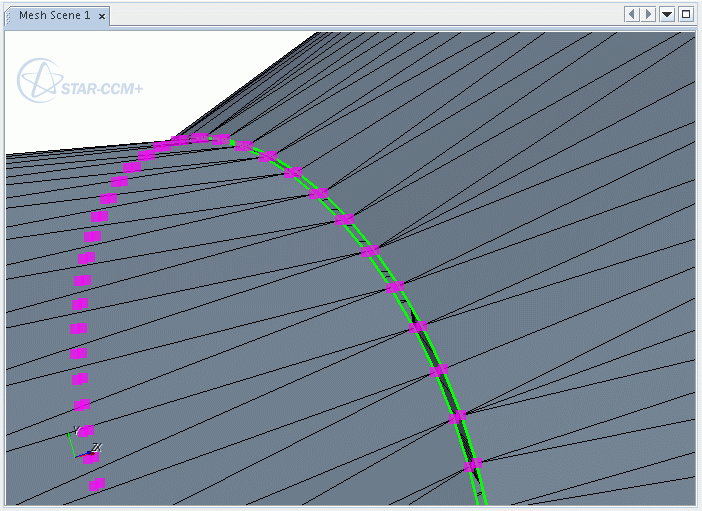

  2. 单击 （选择关联节点）选择与选定边关联的节点。


    或者，使用 （选择区域）工具选择相应的节点。

  3. 设置合并选项：

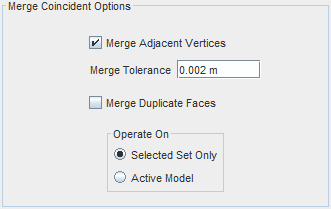

    1. 单击 （合并相邻节点/重复面）工具旁的三个点以显示选项。
    2. 在合并容差字段中输入容差。
      可通过测量间隙任一侧上两个节点之间的距离来估计所需的容差值。
    3. 停用合并重复面选项。
    4. 将运行对象设为仅选定集合。


  4. 单击 （合并相邻节点/重复面）以合并选定的节点。
显示内容将更新为合并的结果。

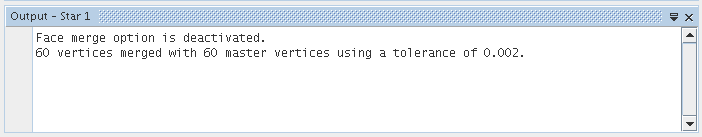

工具均匀合并了一个表面和另一个表面的节点，生成一条清晰的合并线。 输出窗口显示已合并节点数的总结。

如果设置的容差太低，不会执行合并或仅执行部分合并。 不过，任何未合并的节点将保留在选定集合中，以使用修改后的容差值执行进一步合并。

节点合并方案将使用最低节点数方法，这表示会始终将指定容差距离中的最高节点数（从节点）合并成较低节点数（主节点）。
