基于边界度量的标识和可视化

边界度量可用于标识边界上的坏网格单元。

此方法适用于发现具有以下特征的边界网格单元：

• 零面积面；以及
• 较差的边界偏斜角；

要使用上述边界度量来标识边界表面，遵循与使用网格单元度量标识和可视化网格单元相同的过程。但是，对于创建阈值对话框中的输入部件列表，需在选择对象编辑器中选择要进行操作的所需边界，而不是区域。此外，要检查零面积的面，使用“面积：幅值”选项（针对标量）。

这将导致结束时显示阈值边界表面。但是，此类显示受以下几种原因限制：

• 在边界上显示标量值时，不会指示网格单元的形状。
• 如果相关物理量为面网格面积值，且面网格面积几乎为零，则表示该面的多边形通常很难定位和查看。

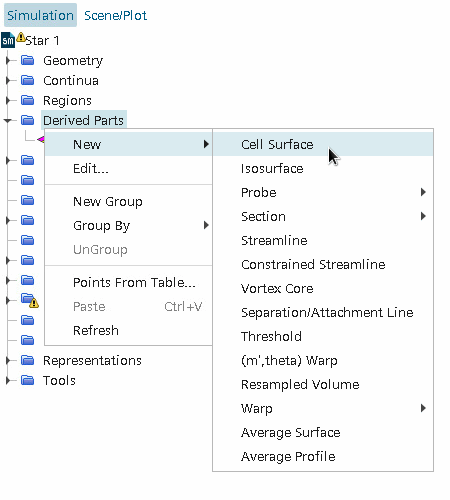

要可视化阈值表面旁的网格单元，通过右键单击衍生部件节点，使用阈值创建新网格单元表面的衍生部件。从关联菜单中选择新建部件 > 网格单元表面...。

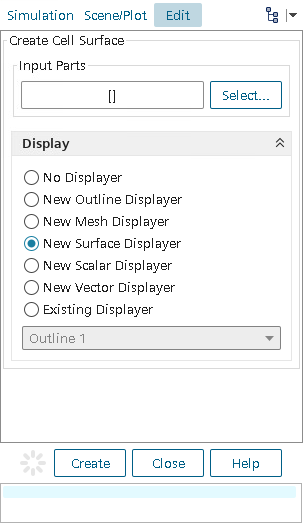

此时将显示创建网格单元表面对话框，可用于选择输入部件及新部件的显示选项。

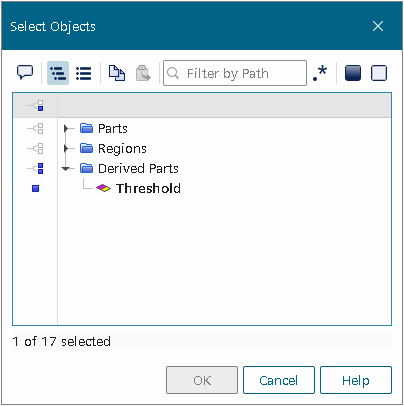

在这种情况下，输入部件列表包含先前创建的阈值部件。要选择相关节点，单击选择并使用选择对象对话框：

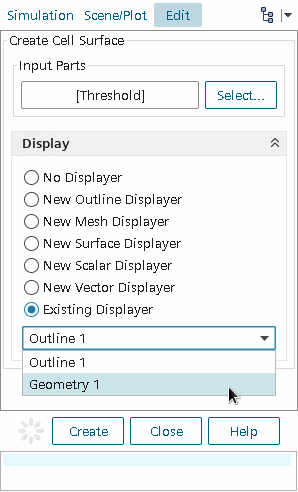

完成之后，按编辑器上的确定按钮。要显示新的部件，选择相应的显示器。最简便的方法是将新零部件添加到现有几何显示器。

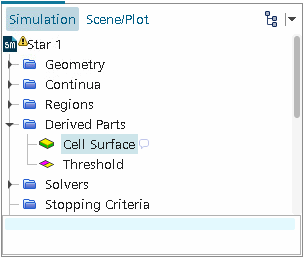

要创建新零部件，单击创建按钮，然后单击关闭以关闭对话框。模拟树中将显示一个名为“网格单元表面”的新衍生零部件节点：

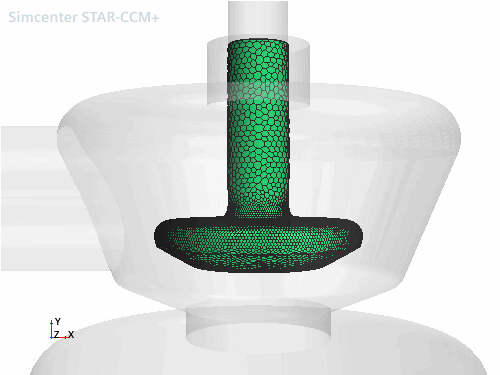

几何场景也会更新以显示网格单元表面创建结果（默认情况下，使用绿色的网格单元）。

现在，可以使用正常的缩放、平移和旋转选项进一步查看和检查边界网格单元的完整形状。
