检查偏斜角

网格单元的偏斜角和边界偏斜角是网格单元质量的重要度量。 本节介绍术语含义以及如何在网格诊断报告中查找最差（最高）值。

如果某些网格单元的值超出了所需的限制，可先标识并可视化坏网格单元，再返回到网格化预处理器以校正问题。

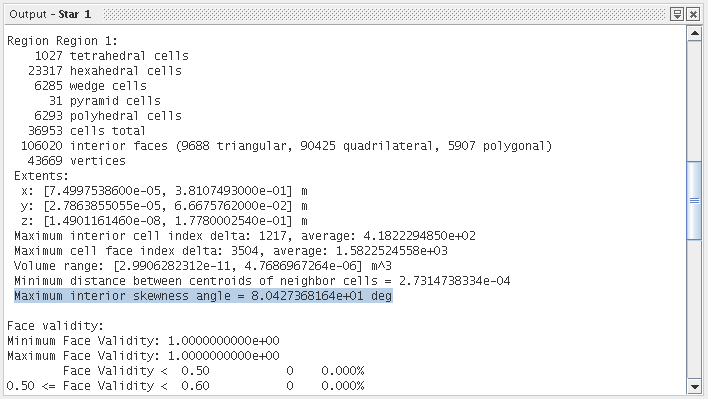

要查看最大偏斜角，使用完整的报告类型选项运行网格诊断报告。 系统将报告每个网格区域的网格单元偏斜角：

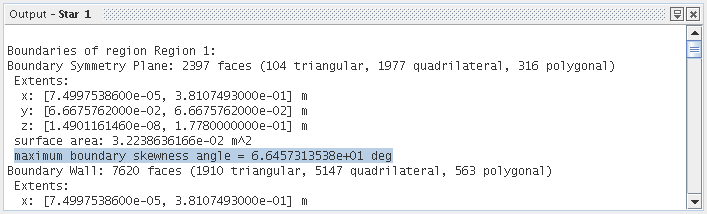

系统将报告每个边界的边界偏斜角：

滚动浏览报告，并查找任何大于 $85°$的 Maximum interior skewness angle(最大内部偏斜角) 和 Maximum boundary skewness angle(最大边界偏斜角) 值。 如果找到任何大偏斜角，则在采取校正操作之前标识并可视化这些坏网格单元。
