比较体网格与几何
通过显示两个不同网格表示,可以将体网格与几何表面进行比较,从而确定离散化的精度。

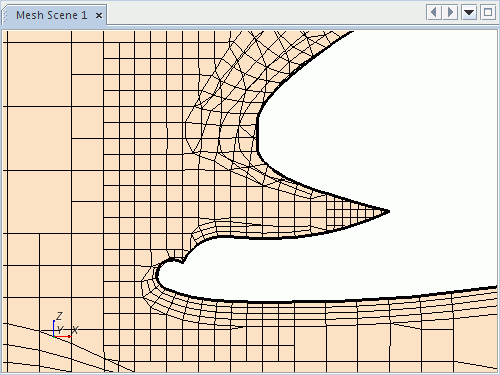

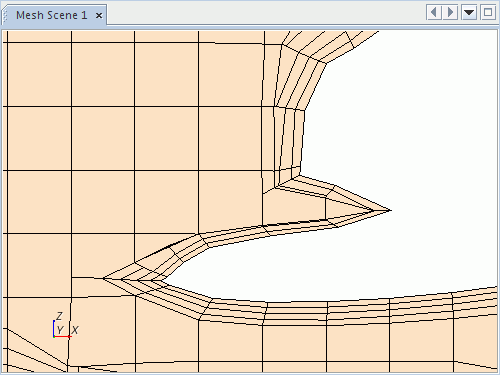

在以下示例中,原始网格场景显示了穿过区域的平面截面上的体网格。


要比较体网格与几何:
-
右键单击
节点并选择 。
- 添加显示器可应用两个不同的网格表示。
-
选择几何显示器并设置用于控制显示的属性。
- 为了突出显示两个网格表示之间的差异,此示例将几何显示器属性设为:
- 轮廓:激活
- 线宽:3.0
- 为了突出显示两个网格表示之间的差异,此示例将几何显示器属性设为:
-
选择
节点,然后根据需要设置零部件属性。
- 为了在同一零部件上显示比较,此示例将 设为相同的平面截面。
-
最后,选择几何显示器并将表示设为
。
- 现在,网格显示器将显示体网格,几何显示器将显示原始的几何表面。
- 现在,网格显示器将显示体网格,几何显示器将显示原始的几何表面。

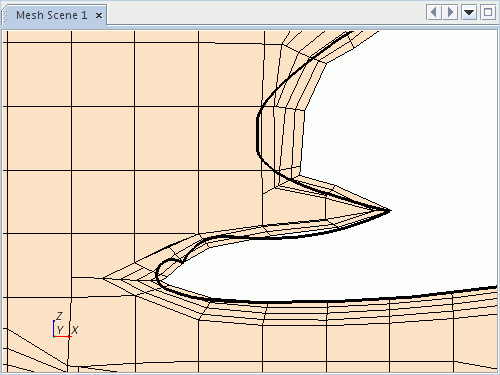

此图显示体网格无法很好地表示原始几何。 通过加密边界上的表面尺寸,可以提高离散化的精度,但这会导致网格单元数增加。
