基于网格单元度量的标识和可视化
通过使用基于网格单元的阈值度量，可以标识并隔离网格内部的坏网格单元，以便进一步检查。
此方法适用于发现基于以下度量的网格单元：
- 负体积；
- 网格单元偏斜；
- 面有效性度量；
- 网格单元质量度量；以及
- 体积变化度量
对于上述所有标量，用于标识和可视化网格单元的方法相同，且在创建阈值后可以互换。也就是说，通过更改节点的属性，相同阈值可用于检查任何或全部标量（一次一个）。
要将上述网格单元度量作为阈值的一部分访问，先通过激活相应的物理模型网格度量初始化求解。在这种情况下，要访问网格单元度量，在执行初始化之前选择三维空间模型。如果不执行此步骤，则默认情况下只有网格单元质量度量可用。
必须存在或创建一个几何场景，才能显示模型。将模型简化为仅显示几何轮廓时，有助于可视化阈值网格单元。要仅显示轮廓，编辑场景的 节点以使其不包含零部件，或隐藏所有零部件。也可以创建新显示器。

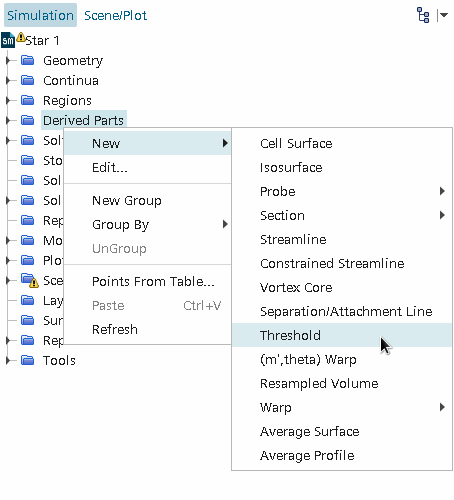

要创建阈值，右键单击节点，然后从关联菜单中选择。

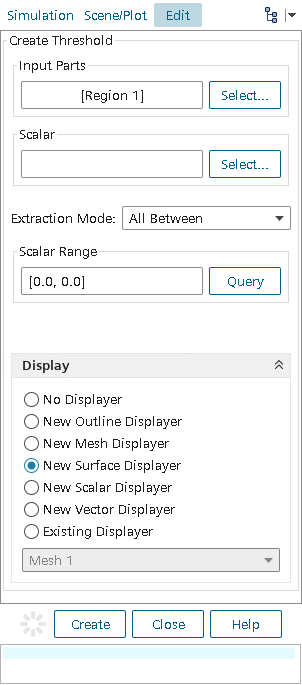

此时将显示创建阈值对话框，它可用于选择输入部件、阈值标量、抽取模式、值范围和显示选项。

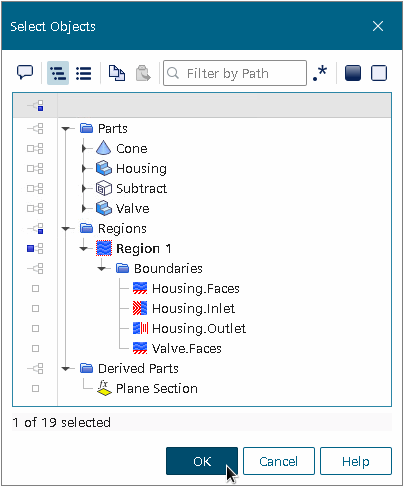

要标识内部网格单元（而不是边界），输入部件列表必须包含一个或多个相关的网格区域节点。要编辑列表，单击选择...打开选择对象对话框：

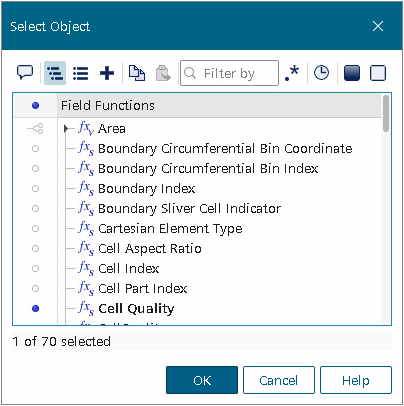

选择一个或多个所需区域之后，单击确定按钮。接下来，可以选择阈值标量场函数。单击选择...，然后滚动浏览列表以选择一个相关对象。
要查看先前列出的某个网格单元度量，从标量网格单元质量、体积、偏斜角、面有效性或体积变化中进行选择。
要了解标量值范围，可以按标量范围查询按钮。然后，可以使用抽取模式选项选择如何标识标量阈值的网格单元。通常，需要选择大于或小于给定值的网格单元，但也可以选择范围内或范围外（小于最小值和大于最大值）的网格单元。

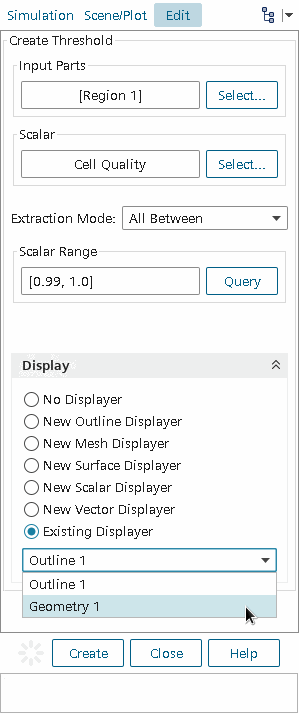

最后，需要决定如何显示新的阈值节点。可以选择不创建显示器，而是创建新的几何显示器、标量显示器或矢量显示器，或者添加到现有显示器。选择最后一个选项时，可以决定要将新节点添加到哪一个预先存在的显示器。在此示例中，使用此选项，并将阈值零部件节点添加到 显示器。

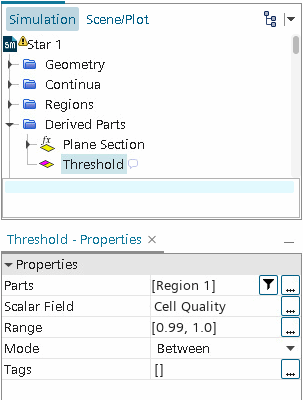

单击创建按钮以创建阈值零部件。这可能仅需几秒钟的时间，具体取决于选定的区域数量和标量类型。整个过程完成之后，按对话框上的关闭按钮。将在节点中创建一个新的阈值节点。要查看新的阈值节点属性，单击该节点：

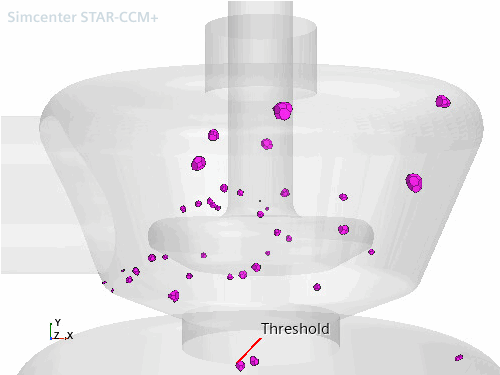

在上述情况中，当前几何场景已更新以显示阈值检查的结果。选择节点之后，显示中将突出显示这些网格单元：

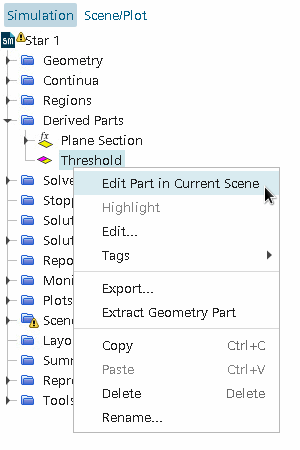

可以旋转、平移和缩放显示，以检查质量较差的网格单元。随后，可以直接更改阈值节点的属性，以更新显示。也可以右键单击节点并选择，返回到用于创建阈值的原始对话框。
