创建阈值 XY 绘图
针对 pro-STAR 网格单元索引,可以创建网格单元或边界阈值的 XY 散点图,以便可视化网格中网格单元质量的分布。
必须先创建基于网格单元度量或边界度量的适当阈值,才能分析网格中的坏网格单元。

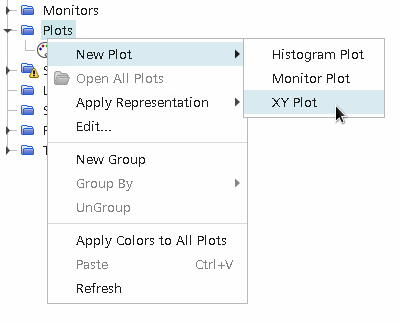

要创建 XY 绘图,先右键单击绘图节点,然后选择 。

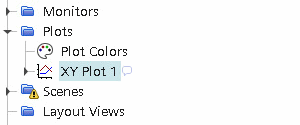

将创建新的 XY 绘图 1 节点,其属性如下所示:

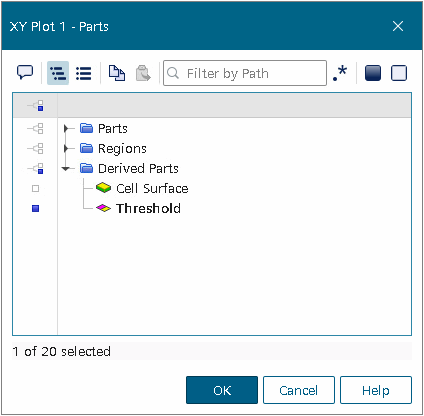

编辑部件列表,以添加基于网格单元或边界的阈值。要打开选择对象原位对话框,单击 [零部件] 属性,然后选择先前创建的阈值零部件。通过按 > 按钮,将其添加到“已选择”列表。
要关闭编辑器,按确定按钮。阈值部件中的网格单元将用作抽取 XY 绘图数据的基础,这意味着仅显示坏网格单元的数据。接下来,设置 X 和 Y 轴的属性,二者均使用标量。

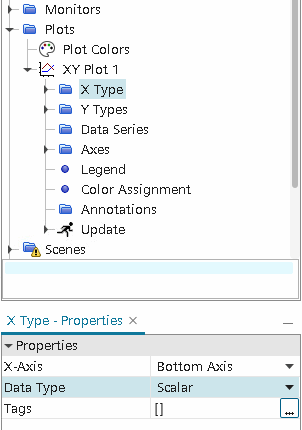

打开 XY 绘图 1 节点,然后单击 X 类型节点以查看其属性。通过使用下拉菜单,将类型属性设为标量,如下所示。

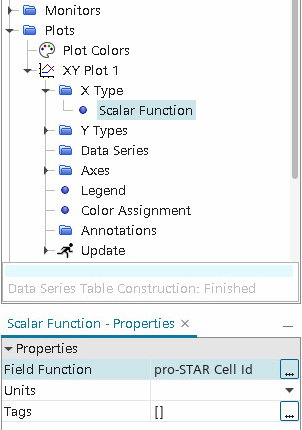

通过将类型设为标量,可以为 X 轴使用 pro-STAR 网格单元索引号。打开 X 类型节点,然后单击下面的标量节点。在节点的属性窗口中,通过使用下拉菜单将标量设为 Prostar 网格单元 Id。
通过将类型设为标量,可以为 X 轴使用 pro-STAR 网格单元索引号。打开 X 类型节点,然后单击下面的标量节点。在节点的属性窗口中,通过使用下拉菜单将标量设为 Prostar 网格单元 Id。
然后,该绘图的 X 轴将使用阈值部件中的 pro-STAR 网格单元索引值,该值通常介于 1 至网格中的最大网格单元编号范围内。

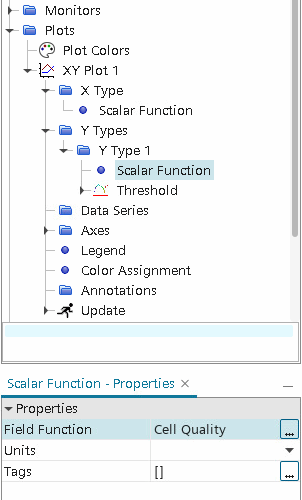

现在可以设置 Y 轴标量。对于此示例,使用与先前定义的网格单元阈值相同的标量,即网格单元质量。打开 Y 类型节点,然后单击 节点。在“属性”窗口中,为标量选项选择网格单元质量。

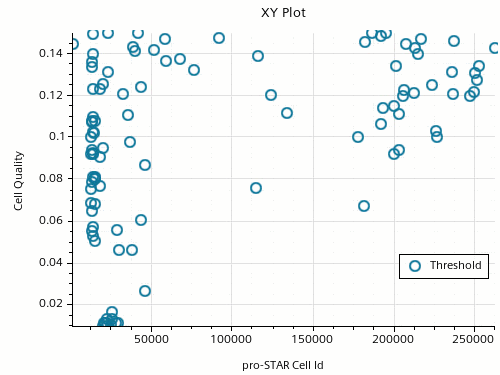

现在,XY 绘图包含足够的信息,可使用数据点更新场景。
使用原始衍生零部件阈值属性,可以控制图形中使用的网格单元的数量和范围。对于网格的不同网格单元和边界度量,此绘图对于确定数据点的聚簇或区段十分有用。
