移除无效网格单元
低质量网格单元会导致求解结果偏离或精度降低。Simcenter STAR-CCM+ 提供用于根据指定网格条件移除低质量网格单元的工具。
Simcenter STAR-CCM+ 会将所有移除的网格单元移到不用于分析中的单独区域。无效网格单元边界将自动添加到已移除网格单元的相邻网格单元面，从而最大程度降低这些已移除区域对求解的影响。
还可以移除与壳区域接触的区域上的无效网格单元。在这种情况下，如果从区域中移除的任何网格单元与壳区域的网格单元接触，则连接的壳区域网格单元也将一并移除。
此选项不适用于包含有限元物理模型的模拟。
- 在图形窗口中打开网格场景。

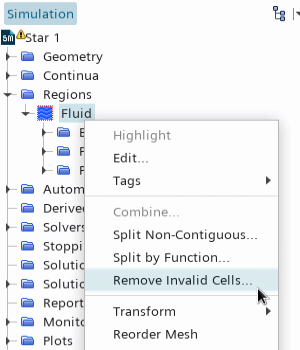

- 右键单击相关区域，然后选择移除无效网格单元...

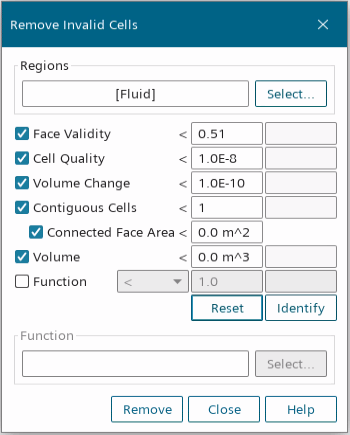

此时将显示移除无效网格单元对话框。
- 在区域框中，单击选择...，并使用选择对象对话框指定相关区域。
- 启用要用于标识无效网格单元的网格条件。
- 对于启用的条件，指定所需阈值。以下阈值为建议的准则：
- 面有效性：0.95 到 0.51（默认值 0.51）
- 网格单元质量：1e-05 到 1e-12（默认为 1e-08）
由于网格单元质量度量有时会标记有效切割体网格单元（尤其在这些网格单元为各向异性时），因此建议使用低值。
- 体积变化：1e-05 到 1e-12（默认为 1e-10）
- 连续体单元网格：1 到 1000000（默认值 1）
- 连接面网格面积取决于案例尺寸，并且可以根据平均网格单元尺寸进行估计。
如果更改度量值，它们将自动保留为 Simcenter STAR-CCM+ 工作区的一部分，并且将在未来的会话中用于替换默认值。要恢复默认出厂值，单击重置。
- 要预览由每个条件标记为移除的网格单元数量，单击标识。
满足指定条件的网格单元将显示在活动网格场景中。
- 对条件满意时，单击移除以移除网格单元。如果不希望移除网格单元，只需在不选择移除的情况下关闭该对话框。 输出窗口将显示结果：

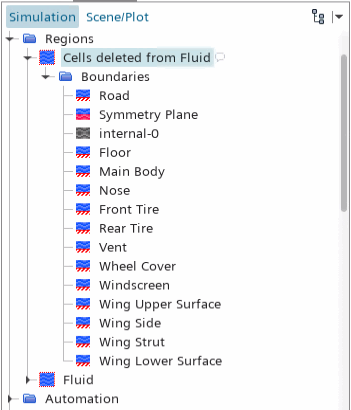

将在每个区域中相应地创建名为 internal-0(内部-0) 和 internal-1(内部-1) 的新的无效网格单元边界。因为新区域没有关联的物理连续体，因此无需删除它便可运行分析。
相邻网格单元
相邻网格单元度量可用于标识非相邻的网格单元区域（由连接面网格面积度量确定）。这些网格单元区域可能预先存在于体网格中，或者在根据其他三个无效网格单元条件移除劣质网格单元时创建。在大多数情况下，非相邻流体网格单元会导致求解器失败。
可以输入 1-1000000 范围中的值，其中该值表示非相邻区域中的网格单元数。利用该功能时，首先应用其他条件并标记所有无效的网格单元。然后，检查未标记网格单元的任何非相邻区域，并将其与提供的度量值以及连接面网格面积值进行比较。如果网格单元数少于指定的数量，并且/或者未满足面积条件，则也会将该区域标记为移除。
连接面网格面积
连接面网格面积是两个相连网格单元之间的最小允许面积，低于该面积的网格单元将视为非相邻，并且受相邻网格单元检查条件的约束。
在网格化和根据其他条件移除网格单元的过程中，两个网格单元有时可能仍保留为相连状态，但是两者之间具有极小的面网格面积。此类情况可能会导致通量计算变为零且求解变得不稳定。虽然这两个网格单元以拓扑方式相连，但是如果两者之间的面网格面积低于指定的值，这两个网格单元将不再视为相连。在这种情况下，使用上述相邻网格单元检查移除较小的网格单元组。
体积
使用体积度量移除体积低于指定值的所有网格单元。可以指定大于零的任何值。
函数
函数度量可用于移除选定场函数的值低于 (
) 或高于 (
) 指定极限的网格单元。要指定场函数，在函数组合框中单击选择...，然后使用选择对象对话框。
