互动创建局部坐标系

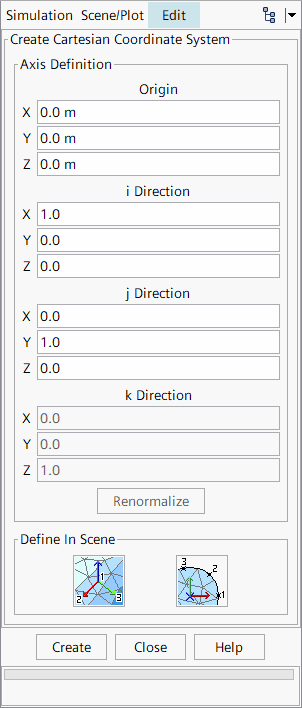

如果具有活动的场景显示，则在选择创建新局部坐标系时，将激活可视工具。模拟窗口的编辑选项卡中将显示原位对话框。
通过文本框，可执行以下操作：
- 将坐标指定为文本输入项或模拟参数（请参见全局参数）、CAD 参数或 CAD 响应。
- 输入包含混合单位的字符串（请参见输入混合单位）。
- 通过单个复制粘贴操作设置矢量坐标（请参见直接将坐标集粘贴到对话框字段中）。
要应用输入项，单击重新标准化按钮。单击此按钮时，Simcenter STAR-CCM+ 可确保矢量已标准化且为正交，这通常会使输入的某些值发生变化。
或者，可以单击对话框中的两个鼠标图标之一。
左侧的图标可激活用于指定三个点的工具，这些点用于定义 XY 平面。
- 第一次单击可定义坐标系的原点。
- 从第一次单击到第二次单击的矢量可定义 X 轴。
- 第三次单击可定义 Y 轴的方向。实际的 Y 轴需要与 X 轴垂直。

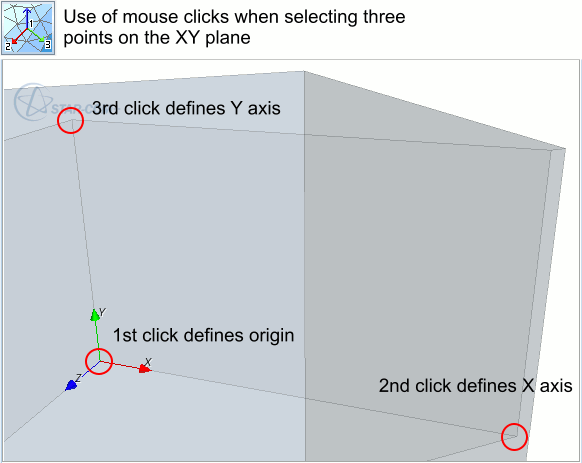

Z 轴定义为与 X 轴和 Y 轴正交。这些鼠标单击如下所示。

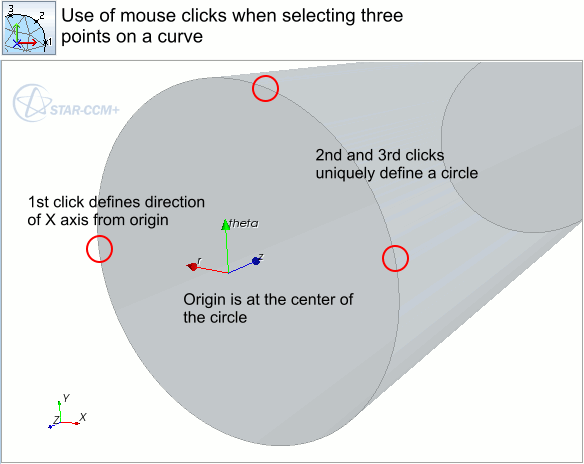

右侧的图标可激活用于指定圆上三个点的工具。应该单击非共线的三个点，以唯一地定义圆。新坐标系的原点位于此圆的中心。X 轴指向第一次单击，Z 轴垂直于圆的平面并且其方向由定义点的顺序确定。在下面显示的示例中，从第一次单击开始，以顺时针方向进行三次单击。
在此工具处于活动状态时，可以调整显示。
完成参数设置后，单击重新标准化按钮可应用输入项。单击创建将坐标系添加到模拟树，然后单击关闭。或者，单击关闭以取消创建过程并放弃所有设置。
