根据边点分割边

通过分割操作，可以使用沿边定位的点来分割边。

此功能可用于修复 3D-CAD 中的几何。

要根据边点分割边：

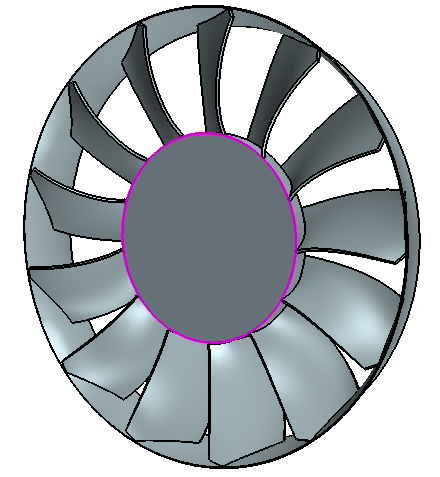

  1. 在 3D-CAD 视图场景中，选择要分割的边。


  2. 右键单击该边并选择修补工具 > 根据边点分割边。
    根据点分割边面板将显示在图形窗口左侧。
  3. 要创建在分割边时所用的一个或多个点：
    1. 单击目标边上的某个位置。
      蓝色点将显示在边上，以指示分割点的位置。选定的边显示为默认的红色。
    2. 如果要将一条边分割多次，或者同时分割多条边，可通过单击大致位置在目标边上创建分割点。
    3. 在根据点分割边面板中，分别选择各个点，然后沿其父边设置精确的相对位置。
    4. 如果要移除一个点或所有点，可右键单击列表中的点，然后选择相应操作。

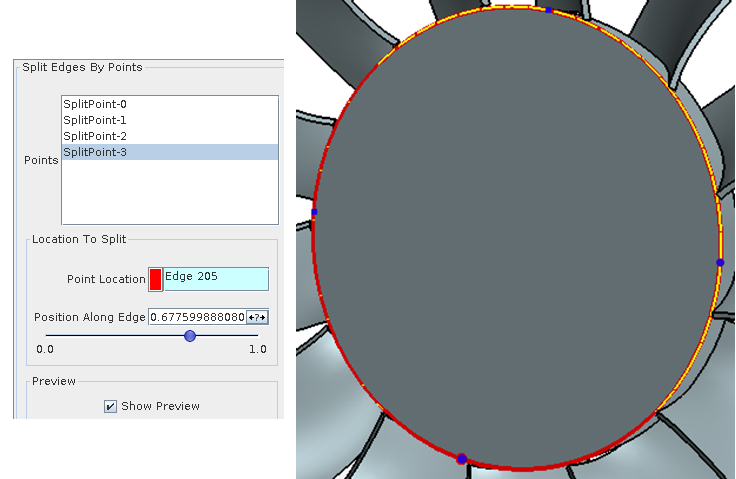

    下图显示了这些点在边上以及根据点分割边面板中的情况。

  4. 在根据点分割边面板中，单击确定。请参见根据点分割面/边面板。

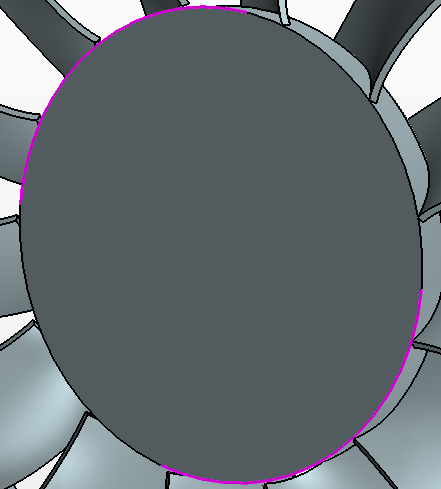

该边将使用选定的点进行分割。
