移除狭缝

在 3D-CAD 中，狭缝是形成两个连接面之间的匹配接缝的边之间的撕裂或断开部分。通常，狭缝显示为长宽比较高但面积较小的环。如果保持不变，狭缝可能会影响 3D-CAD 模拟树中下游其他特征的行为。

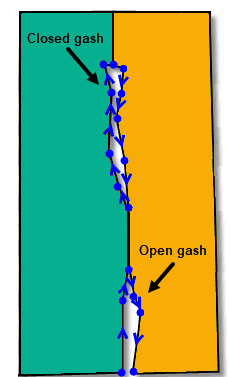

如下图所示，狭缝可以是开放的或封闭的，并且应位于至少两个不同的面之间。通常，狭缝出现在从 CAD 系统导入的零部件上，原生格式允许面松弛地拟合在一起。

要使此特征如预期工作，狭缝的任一侧的边必须位于指定的容差范围内。

  1. 要启动该工具，执行以下某项操作：
    • 在 3D-CAD 模拟树中右键单击特征节点，然后选择修补工具 > 移除狭缝。
    • 在图形窗口中，右键单击体、面或边，然后选择修补工具 > 移除狭缝。

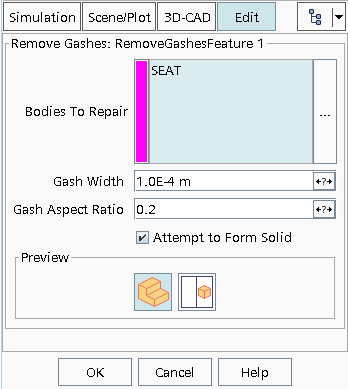

    移除狭缝面板显示在图形窗口左侧。

  2. 要选择其他体、体组或设计过滤器，单击选择框右侧的 （Object Selector(对象选择器)）图标。在对象选择面板中进行进一步选择，然后在完成时再次单击 图标。
  3. 要移除一个或所有选择，右键单击列表中的选择，然后选择相应的操作。
  4. 在狭缝宽度框中，输入容差值（默认为 1.0E-4 m）。
  5. 在狭缝长宽比框中，输入比率的值（默认为 0.2）。
    狭缝长宽比是狭缝长度与狭缝宽度之比。
  6. 尝试形成实体选项默认处于激活状态，它尝试在执行移除狭缝操作后形成实体。
  7. 单击确定。

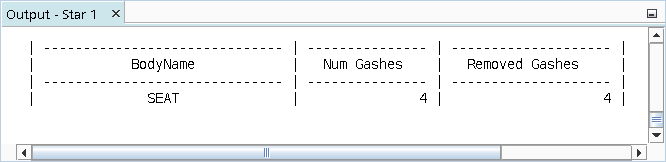

    修复后，会在输出窗口中显示一个表，其中显示操作的最终结果。
