修复 CAD 几何

“修复 CAD”工具提供用于评估体有效性的诊断检查并尝试自动修复这些体。通常，可以先使用此工具来评估问题的范围和位置，然后使用特定修复工具来解决问题。

“修复 CAD”工具提供了一个用户界面以及用于可视化几何上的问题区域的方法。即使此工具无法修复特定问题，它也可以帮助标识几何上的问题区域。如果该工具无法修复特定问题，可以使用 3D-CAD 修复工具之一。有关更多信息，请参见使用修复工具。

要评估所需的修复次数：

  1. 使用以下选项之一启动“修复 CAD”工具：
    • 在图形窗口中，右键单击选择内容，然后选择修复工具 > 修复 CAD。
    • 在 3D-CAD 模拟树中选择体、体组或 CAD 过滤器，然后右键单击并选择修复工具 > 修复 CAD。

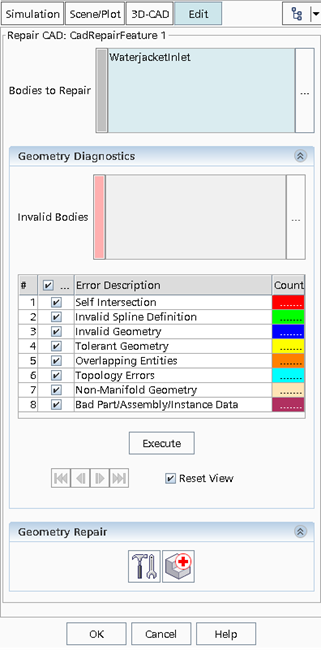

    图形窗口左侧随即显示修复 CAD 面板。

  2. 要运行诊断检查，请单击执行。

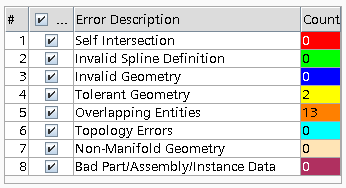

    该工具会分析几何中是否存在无效项，并在修复 CAD 面板中显示结果。

    错误可分类为 8 种颜色编码类别。有关更多信息，请参见几何错误分类。

    在几何中，采用与错误类型相关联的颜色高亮显示受影响的区域。

    单击修复 CAD 面板中的错误类型时，会选择与该特定错误对应的 CAD 面。

    修复之后，如果该工具无法修复任何体，则它会在无效体组合框中显示。

  3. 使用几何诊断面板中的 键可循环查看标识的问题区域。

    几何场景会放大到每个已标识错误的问题区域。在几何诊断面板底部，提供了错误的简短描述。在适当情况下，面板中会显示问题的位置。

    要重新定位结果的视图，以不必自行缩放或平移视图，激活重置视图。

  4. 要修复识别的错误，首先尝试运行 （自动修复几何错误）选项，然后重新运行诊断。如果错误仍然存在，则单击 （修复体）选项。
    “修复 CAD”工具可能无法修复所有拓扑问题。因此，如果几何中仍然存在这些问题，则必须在之后使用表面修复工具进行修复。
  5. 单击确定。
