修复无效体

当使用搜索工具检测到无效体时，修复体工具会尝试自动修复无效体。

在某些情况下，修复体特征可能无法成功修复已导入的几何中的无效体。对于这些情况，可以使用其他 CAD 修复工具来清理和准备几何。请参见使用修复工具。
  1. 要在 3D-CAD 模型中查找无效体：
    1. 启动搜索工具。请参见设计过滤器：输入选项。
    2. 接受默认选择模式（整个 CAD 模型）和输入类型（体）。
    3. 在搜索条件组合框中，创建以下查询：
      1. 选择条件选项。
      2. 选择故障 + 体 + 是 + 无效几何。单击 （执行更改）。
    4. 单击搜索。
    5. 在结果面板中，将创建设为选择。
    6. 单击确定。
      现在，所有无效体都已在图形窗口中选中。
  2. 要启动修复体工具，执行以下某项操作：
    • 在图形窗口中，右键单击选择内容，然后选择修复工具 > 修复体。
    • 在 3D-CAD 模拟树中选择一个体/体组，然后右键单击并选择修复工具 > 修复体。

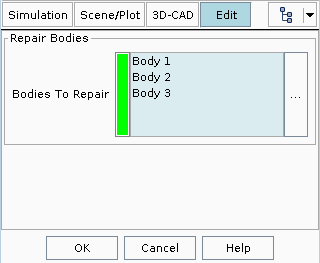

    修复体面板将显示在图形窗口的左侧。

  3. 在修复体面板中，可以将颜色分配给选定的体或体组。
  4. 要选择其他体、体组或设计过滤器，单击选择框右侧的 （Object Selector(对象选择器)）图标。在对象选择面板中进行进一步选择，然后在完成时再次单击 图标。
  5. 单击确定。

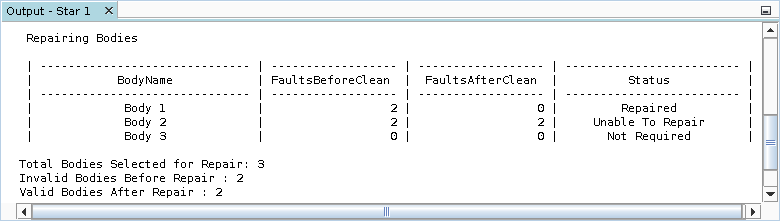

    修复后，会在输出窗口中显示一个表，其中显示操作的最终结果。
