缝合边

在 3D-CAD 中，边缝合工具可用于移除间隙。这些间隙通常出现从原生格式允许面松弛地拟合在一起的 CAD 系统导入的部件上。

边缝合工具假设边之间的间隙不大于 1mm。此假设有助于工具分割和配对边，以及修改几何。
  1. 要启动边缝合工具：
    • 在图形窗口中，右键单击选定边之一，然后选择修复工具 > 缝合边。
    • 在特征工具栏中，单击 （修复工具）选项，然后选择 （缝合边）。
    图形窗口左侧随即显示缝合边面板。
  2. 共有两个选项可供选择以用于缝合边：
    • 两边集之间 - 用于缝合来自两个不同片体的两组边。如果边数超过两条且可通过多种方式对边进行分组，建议使用此选项。

      为了辅助选择边，可以使用分解视图模式。有关更多信息，请参见Creating Exploded Views。

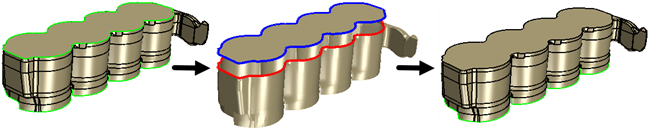

      下图显示了使用边缝合工具封闭来自两个不同片体的两组边之间的间隙的示例。第二张图显示了以蓝色高亮显示的源边缝合到以红色高亮显示的目标边的分解视图。



    • 边环 - 用于缝合来自同一片体的边（这些边几乎形成一个环）。

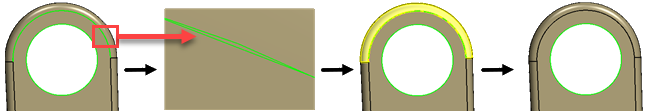

      下图显示了使用边缝合工具封闭小间隙的示例。

  3. 要移除一个或所有选择，右键单击列表中的选择，然后选择相应的操作。
  4. 要选择其他边，按住 <CTRL> 键同时选择图形窗口中的边。这些选择将添加至缝合类型下的框中。
    要快速选择，双击一条边选择与其连接和相切的其他边。
  5. 如果要在执行缝合边操作后形成实体，激活尝试形成实体。
  6. 在缝合边面板中，单击确定。
