根据边点分割面

通过分割操作，可以选择一些边点，用于定义围绕面的分割线，从而将该面分割成多个部分。

此功能有助于修复 3D-CAD 中的几何。例如，如果几何上有一个表面区域出现损坏，可以分割该表面以隔离该区域，删除无效的块，然后使用“填充表面”命令重新生成有效的块。

要根据边点分割面：

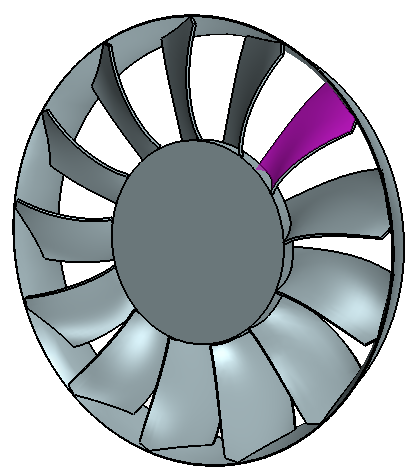

  1. 在 3D-CAD 视图场景中，选择要分割的面。
    一次只能分割一个面。
  2. 右键单击面并选择修补工具 > 根据边点分割面。
    可以使用边点将一个面分割成多个部分。
  3. 要创建点以定义分割面时所用的线：
    1. 在图形窗口中，在选定面的一条边上单击某个位置作为起点。
      点放置在该面上后，面的边将显示为默认的红色。
    2. 单击面上的另一条边，以确定分割线的终点。
      放置了点之后，两条边之间会出现一条黄色线。此线是用于分割面的线。
    3. 在根据点分割面面板中，分别选择各个点，然后沿该线设置其精确的相对位置。还可以选择线的颜色。
    4. 如果要移除最后一个点或所有点，可右键单击点列表，并从菜单中选择相应操作。

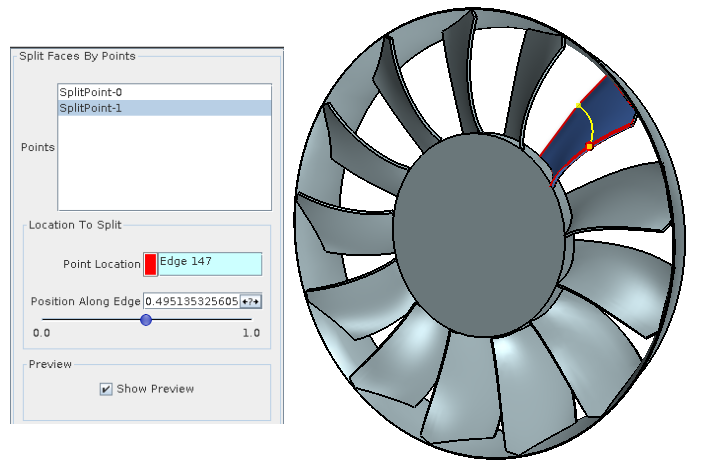

    下图显示了叶片表面上的两个点及其在根据点分割面面板中的条目。

  4. 在根据点分割面面板中，单击确定。请参见根据点分割面/边面板。

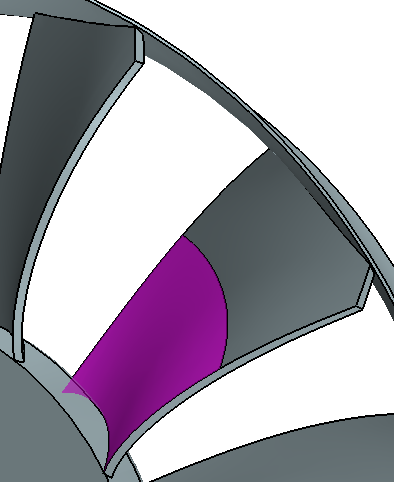

将使用定义的线来分割面。
