修复无效面

当使用搜索工具在几何中发现无效面时，修复面工具会尝试修复这些无效面。

对于自动面修复工具无法修复的任何无效面，可以尝试使用 3D-CAD 中的其他修复工具来修复。例如，修复面工具无法修复重叠面或周期面。
  1. 要在几何中查找无效面：
    1. 启动搜索工具。请参见设计过滤器：输入选项
    2. 在搜索条件组合框中，创建以下查询：
      1. 选择条件选项。
      2. 选择故障 + 面 + 是 + 无效几何。单击 （执行更改）。
    3. 单击搜索。
    4. 在结果面板中，将创建设为选择。
    5. 单击确定。

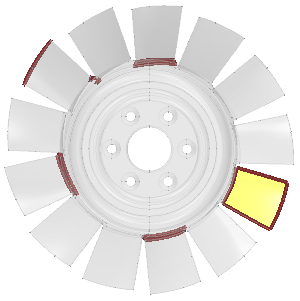

    下图显示了通过搜索工具找到的无效面的示例。

  2. 要修复无效面：
    1. 在图形窗口中，右键单击选定的面。
    2. 选择修复工具 > 修复面。

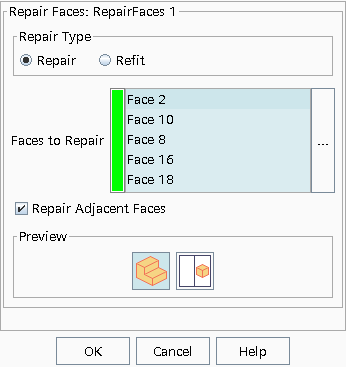

      此时将显示修复面面板。

    3. 有两个选项可用于修复无效面：
    • 修复 - 用于修复无效面而不生成新表面。修复选项使用 Parasolid 函数尝试和修复 Parasolid 错误。可以使用搜索工具查找无效面。有关更多信息，请参见搜索工具。

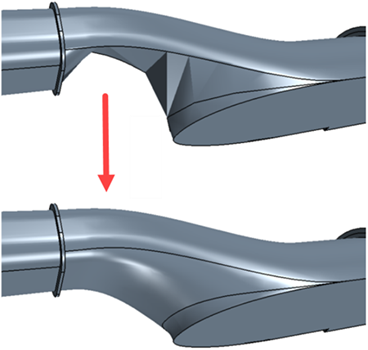

    • 改造 - 可用于修复无效面，为此 3D-CAD 会重新计算面边界，并在原始表面不是样条曲面时生成新的表面。激活时，此选项可修复错误的或损坏的表面。下图显示了改造选项用于修复进气口的示例。

    1. 默认情况下，修复相邻面已激活。此选项会自动尝试修复与选定面相邻的无效面。
    2. 单击确定。
      注对于复杂面，可关闭预览选项以缩短修复的计算时间。
      修复完成后，可以使用检查有效性选项查看操作是否成功。有关更多信息，请参见检查几何有效性。
