填充片体上的多个孔

填充孔操作可标识片体表面上的孔和边界开孔，并可用于在一个操作中填充它们。

  1. 要填充片体上的孔：
    • 右键单击特征节点并选择填充孔选项。在 3D-CAD 视图场景中选择片体。
    • 或者，在 3D-CAD 视图场景中，右键单击片体并选择修补工具 > 填充孔。

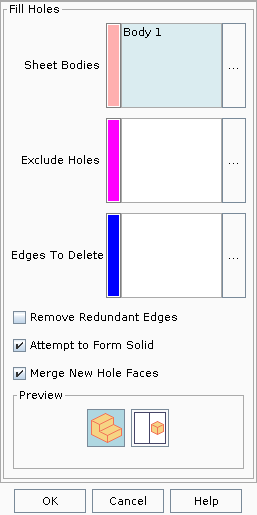

    此时将显示“填充孔”面板。

  2. 要添加更多片体，单击片体框，然后在图形窗口中选择它们。

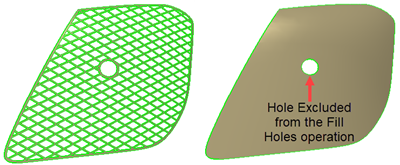

  3. 要标识要从孔填充过程中排除的孔：
    1. 在排除孔框内单击。
    2. 选择要排除填充的孔的边。
      可以双击某一条自由边以选择同一环中的其他所有自由边。要选择链中的一部分边，首先选择一条起始边，按住 Shift 键，然后选择结束该链的边。


  4. 要标识要填充的边界开孔：
    1. 在要删除的边框内单击。
    2. 选择边界开孔的边。可以同时选择多个开孔的边。
    以下示例将演示如何使用要删除的边面板填充边界开孔。

  5. 在填充孔面板中单击确定以完成特征。
    一个填充孔节点会添加到 3D-CAD 特征树。如果填充孔节点显示时带有警告符号，则说明某些孔未以曲面成功填充。
