优化边

优化边工具用于修复容差边和节点。容差边故障是指边出现偏离或呈锯齿状或其末端节点未处于预期的精确位置。

在有些情况下，导入的几何包含大量容差边和节点。容差边是实体或片体两个相邻面之间的公共边，由在阈值容差邻近度范围内的两条几何曲线组成，每个面一条。几何曲线以拓扑方式表示单条边，3D-CAD 将这两条几何曲线的定界管区内的任意点都视为公共边上的点。同样，几何零部件可以包含容差节点。在有些位置，常规边或容差边端点不是通过某个公共点相连，而是位于阈值容差定义的影响球内，3D-CAD 会将这些点视为单个节点，并使用相同的坐标值。这些容差实体可能会对某些 3D-CAD 操作（如压印、自由形式表面和分割面修复工具）产生负面影响。
  1. 要启动该工具，执行以下某项操作：
    • 在 3D-CAD 模拟树中右键单击特征节点，然后选择修复工具 > 优化边。
    • 在图形窗口中，右键单击体、面、边或节点，然后选择修复工具 > 优化边。

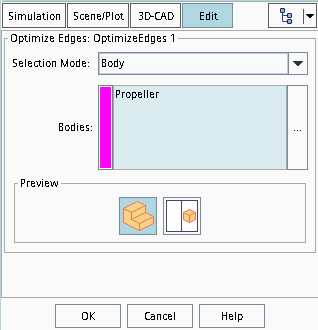

    优化边面板将显示在图形窗口左侧。

  2. 在优化边面板中，如果要更改用于获取容差边或节点的实体类型，将选择模式设为所需的类型（体、面、边或节点）。
  3. 要移除一个或所有选择，右键单击列表中的选择，然后选择相应的操作。
  4. 要选择选定类型的额外实体，按 <CTRL>，并在图形窗口中选择额外实体。这些选择将添加到选择模式下的框中。
  5. 单击确定。
    修复后，在显示操作最终结果的输出窗口中会显示边和节点列表。
