移除不需要的特征

3D-CAD 中的去特征函数可用于从几何中移除不需要的特征。不需要的特征可能包含面、孔、突起、倒角和圆角。去特征函数还可以将分割表面合并为单个表面。

有两种模式可用 - 一种是通过选择体来操作，另一种是通过选择面来操作。

只要去特征函数能够执行某些操作，所有自动和手动去特征功能都可以部分成功完成。例如，如果要对孔去特征，而其中一些孔具有切除，则特征将移除所有没有切除的孔，并保留具有切除的孔。在 3D-CAD 特征树中，部分成功的特征旁边会显示一个 符号。

对于选定的体和面，可以从右键单击菜单中的修复工具子菜单中访问去特征函数。

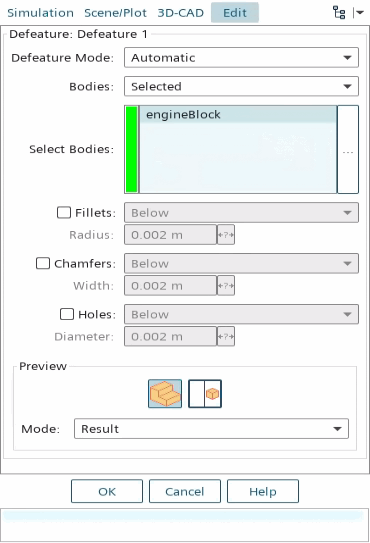

  1. 要使用自动去特征模式对体去特征：
    1. 在 3D-CAD 视图场景中在体上的任意位置右键单击，然后选择修复工具 > 体去特征。


    2. 保持去特征模式设为自动。
      手动模式仅设计用于面。
    3. 要对模型中的所有体执行操作，将体设为全部。
    4. 要仅对所选体执行操作，保持将体设为已选择。通过在选择体方框中单击然后在 3D-CAD 视图场景中选择体，可以选择额外的体。
    5. 激活一个或多个选项：圆角、倒角和孔。为每个选项指定用于控制去特征的特征尺寸，以及在应用尺寸时依据的选项。
      有关这些选项的更多详细信息，请参见去特征面板。
    6. 在对话框中进行更改时，观察 3D-CAD 视图场景中显示的预览。该预览会更新，以显示应用相关操作时将更改的内容，具体取决于为模式选择的选项。

    7. 设置所有属性后，单击确定。

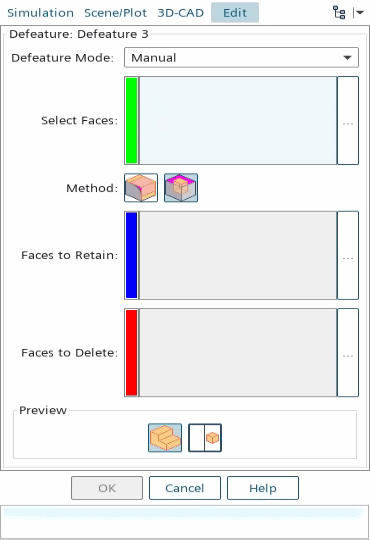

  2. 要通过选择面来对体去特征：

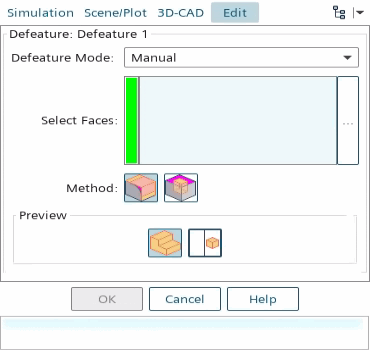

    1. 在 3D-CAD 视图场景中在面上右键单击，然后选择修复工具 > 去特征面。


    2. 保持将去特征模式设为手动。
      自动模式仅适用于选定的体。
    3. 要添加更多面，在选择面方框中单击，然后在 3D-CAD 视图场景中选择这些面。
    4. 对于手动去特征，有以下两个选项可供选择：
      • （删除选定面）
      • （删除内部面）
      有关更多信息，请参见去特征面板。

删除内部面模式可用于选择围绕要移除的内部面的面。

  1. 要使用删除内部面方法：
    1. 在去特征面板中，选择删除内部面选项。


      在面板中进行更改时，观察 3D-CAD 视图场景中显示的预览。该预览会更新，以显示您应用相关操作时将更改的内容。但是，如果在预览中看到的内容不正确，则使用要保留的面选项和要删除的面选项来指导去特征工具。
    2. 要添加希望去特征的面，在选择面框中单击，然后在图形窗口中选择这些面。

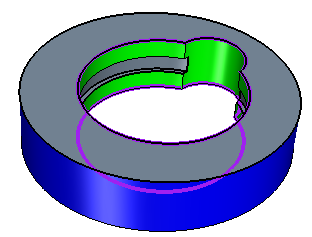

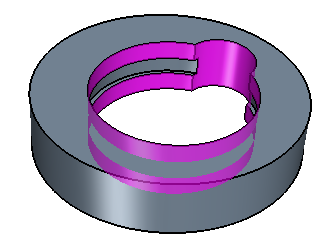

      在以下示例中，去特征的主要目的是移除内通道。下图显示了一系列围绕内通道的面，以紫色高亮显示。

    3. 在 3D-CAD 视图场景中，根据初始选择检查预览以确定要移除的目标润湿表面。

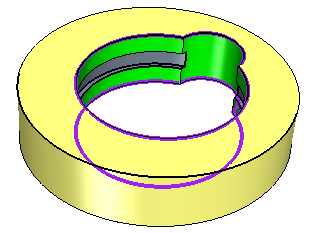

      以下示例根据上面的初始选择显示了 3D-CAD 视图场景中的预览。属于选定面的内环的边以紫色高亮显示。

      根据初始选择，去特征操作作用于外部面，而不是内通道。因此，需要进一步在面板中进行选择，以标识要保留的面和要删除的面。

    4. 要标识希望在去特征过程中保留的面：
      1. 在要保留的面框内单击。
      2. 在图形窗口中，选择去特征过程完成后应保留的面。
      以下示例显示了在去特征后必须保留的面（以蓝色高亮显示）。

      在这一选择阶段，预览不再会在 3D-CAD 视图场景中显示任何黄色面，以使您知道需要进一步选择。

    5. 要标识希望删除的面：
      1. 在要删除的面框内单击。
      2. 在图形窗口中，选择要删除的面。
      内通道已选定以进行删除，它以红色高亮显示。通过额外选择这些要保留的面和要删除的面，去特征操作将标识要移除的内通道。

  2. 单击确定以执行去特征。
    在去特征之后，将移除内通道，同时保留主体的面。

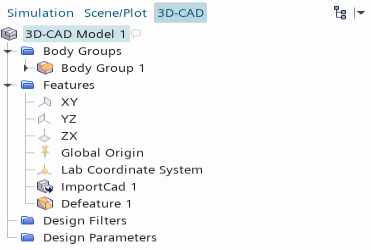

当去特征操作完成时，Simcenter STAR-CCM+ 会将去特征节点添加到特征树。

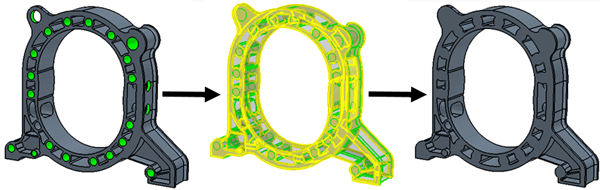

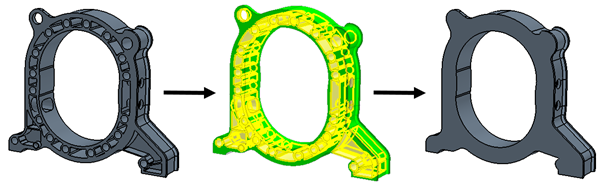

在以下示例中，使用自动去特征模式从几何中移除超过 0.001m 的孔：

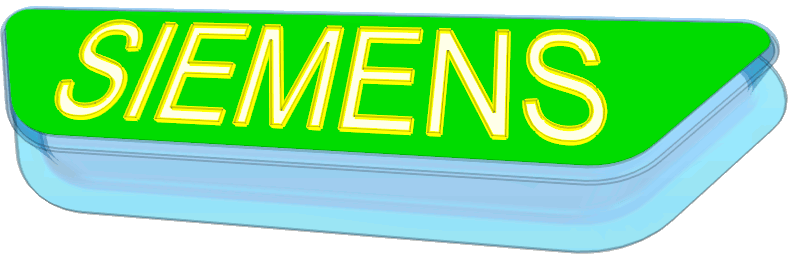

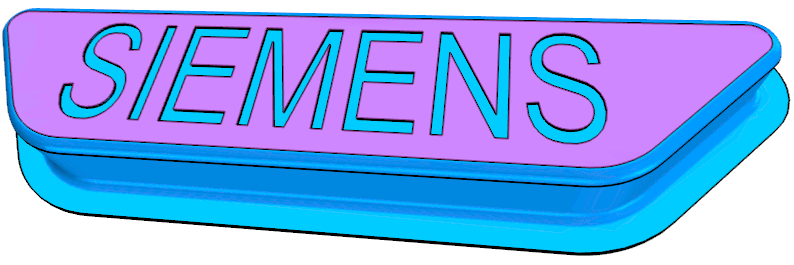

在以下示例中，使用手动去特征模式从几何中移除浮雕特征：

选择浮雕表面的外部面。

在去特征面板中，激活删除内部面选项

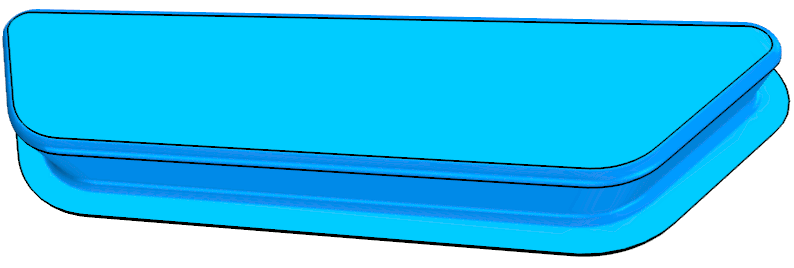

最终结果是移除内部面

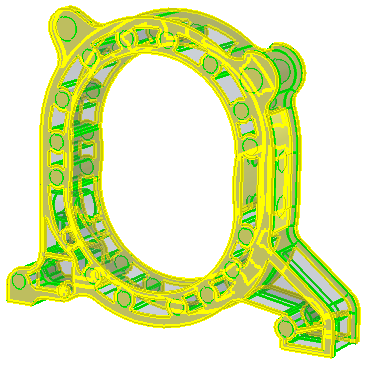

另一个示例：在以下几何体中使用激活了删除内部面的手动去特征模式移除与选定面的内环相连的面：
