移除长薄片面

长薄片面是长宽比（长度与宽度之比）较大的不需要的小面。如果保持原样，这些长薄片面可能会影响布尔运算和内部体积提取。

3D-CAD 提供了用于移除长薄片面的修复工具。
  1. 要在几何中查找长薄片面：
    1. 启动搜索工具。请参见设置选择输入。
    2. 在搜索条件组合框中，创建以下查询：
      1. 选择条件选项。
      2. 选择特征 + 长薄片宽度 + 低于 + 0.0001。单击 （执行更改）。
    3. 单击搜索。
    4. 在结果面板中，将创建设为过滤器。
      此操作将在 3D-CAD 树中的设计过滤器节点下创建设计过滤器 1。
    5. 单击确定。
  2. 要启动移除长薄片面工具，执行以下任一操作：
    • 在图形窗口中，右键单击选定的体，然后选择修复工具 > 移除长薄片面。
    • 在 3D-CAD 模拟树中选择一个体/体组，然后右键单击并选择修复工具 > 移除长薄片面。
    • 如果使用了搜索工具查找长薄片面，右键单击 3D-CAD 树中设计过滤器节点下的设计过滤器 1，然后选择修复工具 > 移除长薄片面。

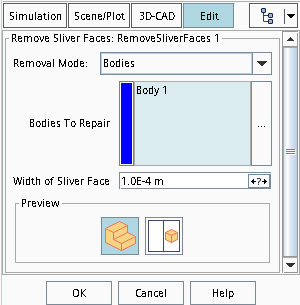

    移除长薄片面面板将显示在图形窗口左侧。

  3. 在移除长薄片面板中，如果要将选定的实体更改为设计过滤器，将移除模式设为面过滤器。
  4. 要选择其他体、体组或设计过滤器，单击选择框右侧的 （Object Selector(对象选择器)）图标。在对象选择面板中做进一步的选择，然后在完成时再次单击 图标。
  5. 在长薄片面的宽度框中，输入容差值（默认值 1.0E-4 m）。
  6. 单击确定。

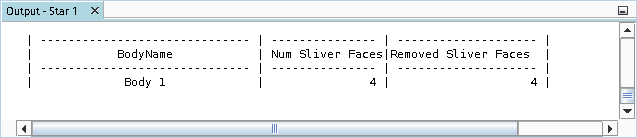

    修复后，会在输出窗口中显示一个表，其中显示操作的最终结果。
