斯特罗哈数

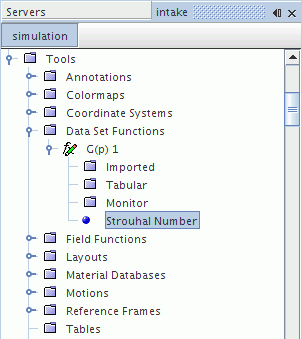

频率函数属性设为斯特罗哈数时，斯特罗哈数对象（具有属性）会显示在点时间、线时间和表面时间傅立叶变换节点下。

斯特罗哈数属性

通过这些属性，可以调整斯特罗哈数设置（以 $l_{r e f} • p / u_{r e f}$ 表示）。


基准长度	基准长度 $l_{r e f}$ ，可以使用文本输入指定。默认值为 1.0。
参考速度	参考速度 $u_{r e f}$ ，可以使用文本输入指定。默认值为 1.0。单击右侧列中的属性自定义工具按钮可激活一个属性自定义工具，可使用该工具指定所需的值和相应的单位。
