设置智能扫掠研究

智能扫掠研究是一种高级扫掠研究，可在其中按指定操作条件创建设计运行，并在所有已定义扫掠都已运行时停止。

在开始此过程之前，确保已设置参考模拟，包括必需的报告和参数。
在智能扫掠中，可以指定输入参数，并为每个扫掠（速度线）添加一行。只能有一个步进参数，该参数是从智能扫掠研究的输入参数中选择的。选择步进参数后，Design Manager将添加新的子节点，可在其中指定步长。

二等分准则根据研究响应进行设置。

要设置智能扫掠研究：
  1. 创建新的设计研究，并将研究类型设为智能扫掠。
    智能扫掠研究的子节点如下所示：


  2. 选择输入参数节点，然后为此设计研究添加输入参数。
选择用于为每个扫掠（压缩机性能图中的速度线）定义起始值的输入参数。
  1. 定义研究中每个扫掠的起始值：
    1. 右键单击输入参数节点并选择编辑。

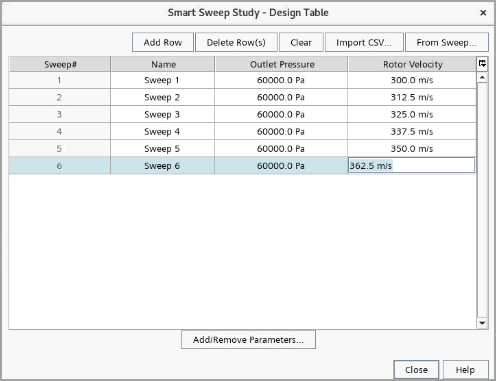

    2. 在“智能扫掠研究 - 设计表”对话框中，通过单击添加行来添加扫掠，并输入定义操作条件的输入参数的值。


  2. 与其他设计研究类型相似，添加设计响应、绘图和监视器。
    研究响应稍后用于定义二等分准则和停止准则。
设计运行数及其在扫掠中的分布通过步进参数、二等分准则和停止准则扫掠进行控制。
  1. 要指定步进参数及其步长：
    1. 选择步进参数节点，然后从输入参数集中选择一个研究参数。
    2. 选择步进参数 > [步进参数]节点，然后设置步长。
  2. 要重用某些结果以执行进一步的设计运行，选择智能扫掠设置并启用重用属性。有关更多详细信息，请参考重用设计结果。
二等分准则指定需要更大分辨率的设计点的设计区域。对于大多数应用，此区域都围绕关键运行条件，例如压缩机中使用 OutletAbsolutePressure/InletAbsolutePressure 压力比的喘振和阻塞点。
  1. 要指定相对于设计响应的二等分准则：
    1. 右键单击二等分准则节点，然后选择创建新准则。
    2. 选择响应准则，然后设置以下属性。有关更多详细信息，请参考二等分： 准则选项。
    对于智能扫掠设计研究，二等分准则并非始终为必需。如果扫掠设计没有临界操作条件，则不需要二等分准则。

    研究日志将记录二等分的开始时间。输出窗口显示二等分何时开始或失败以及二等分次数。

  2. 要在每次扫掠中停止设计运行，可指定停止准则：
    1. 右键单击停止准则节点，然后选择新建 > [准则]。
    2. 选择停止准则 > [准则]节点，然后设置属性。有关更多详细信息，请参考停止准则属性。
    注将针对每个单独扫掠应用停止准则 - 当满足以下条件时，扫掠停止
    • 使用逻辑规则或的至少一个准则得到满足。
    • 通过逻辑规则与组合的所有停止准则都得到满足。

    要验证扫掠何时满足停止准则，可以查看研究日志或输出窗口。请参见使用多个停止条件。

    要生成压缩机性能图，建议使用步长准则和二等分数量选项。将值设为 3 或 4。当前扫掠在 3 次或 4 次二等分后停止。输出窗口报告每次二等分的开始时间。

    输入参数中定义的所有扫掠均已运行完毕时，整个智能扫掠研究结束。

  3. 要指定设计研究的计算机资源，选择设置 > 运行设置节点，然后设置其属性。另请参见：Run Settings Reference。
  4. 要开始运行智能扫掠研究，右键单击设计研究 > [智能扫掠研究]节点，然后选择运行研究。

    要评估各个设计运行的输出，请参考输出表参考。

性能图这一绘图类型为扫掠操作条件创建性能图。智能扫掠完成后，可以生成性能图：
  1. 右键单击设计研究 > [智能扫掠研究]节点，然后选择创建绘图 > 性能图。
    性能图的示例显示如下：


    智能扫掠研究为设计表的每一行（每个扫掠）创建一个设计集合。另请参见：Analyzing the Design Study Results和设计集参考。
