验证设计研究

Design Manager提供用于在运行设计研究之前验证该研究的动态警告标记工具。

警告标记工具可提供相关指导，以确保完成设计研究的设置。 它可标识树中的不正确设置，因此有助于避免耗时的错误搜索。 设计研究节点上的警告标记 () 表示研究未准备好运行。
要验证指示设置警告的设计研究：
  1. 右键单击设计研究 > [设计研究] 节点并选择 Validate Study(验证研究)。

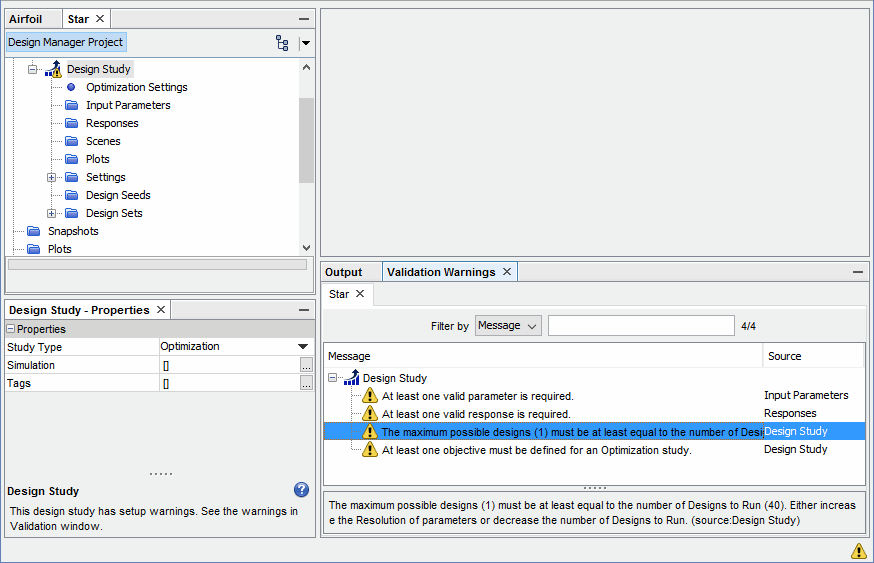

    将打开验证警告窗口，其中会为Design Manager项目列出按设计研究分组的所有警告。 每条警告会显示该警告的消息和源。


    如果打开了多个Design Manager项目，验证警告窗口将为每个项目显示一个选项卡。

  2. 在验证警告窗口中，选择一条警告。
    在验证警告窗口底部的详细信息窗格中，会显示完整的警告消息。 Design Manager会选择与树中的警告对应的源节点。
  3. 在选定的源节点中，按照警告消息中所述解决警告。
    每当设置或修改设计研究的属性时，警告标记工具都会以动态方式重新验证研究并相应地更新警告。 解决错误后，相应的警告将从验证警告窗口中消失。
警告标记工具也可用于按消息或源过滤警告：
  1. 在验证警告窗口中，将过滤依据分别设为消息或源。
  2. 在文本框中，键入过滤依据。 如果要输入整个警告消息，可以使用 Ctrl + C 从详细信息窗格中复制该消息，然后使用 Ctrl + V 将其粘贴在文本框中。
    验证警告窗口将更新以显示符合指定过滤的警告。 文本框旁将显示已过滤警告数。
  3. 当设计研究的设置已完成且正确时，关闭验证警告窗口。
  4. 要重新打开该窗口，执行以下某项操作：
    • 选择窗口 > 验证 > [项目] 菜单选项，其中 [项目] 是Design Manager项目的名称。
    • 单击 Simcenter STAR-CCM+ GUI 右下角的警告图标 。 在验证警告弹出窗口中，单击消息 "[project]" has [n] warnings...(“[项目]”具有 [n] 条警告...)，其中 [n] 是警告数。
注如果Design Manager项目中正在运行设计研究，则警告标记工具无法动态验证该项目中的另一个设计研究。 而是在运行的设计研究完成时才验证另一个设计研究。
