创建手动设计

执行手动研究或设定优化研究种子时，可以使用表编辑器定义相应的设计。可以手动输入表格数据，导入 .csv 文件，或使用设计扫掠表创建表格数据。

如果尚未设置，则定义手动研究的输入参数：

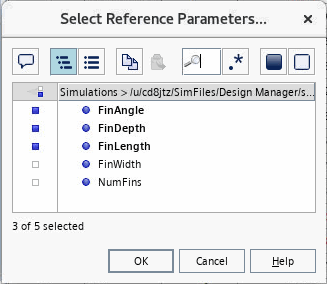

  1. 右键单击 [设计研究] > 输入参数节点，然后选择编辑。
    此操作将打开选择参考参数对话框，在其中只能添加或移除输入参数。


要指示Design Manager使用表格数据：
  1. 启动表编辑器：
    • 对于手动研究，编辑 [设计研究] > 设计表节点。
    • 对于要使用手动设计种子设定种子的优化研究（请参见使用预定义设计设定优化研究种子），编辑 [设计研究] > 设计种子 > [手动设计种子] 节点。

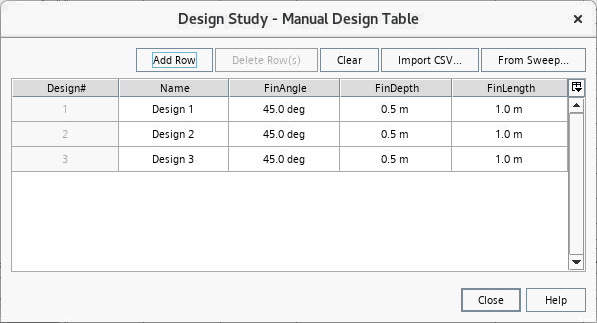

  2. 在手动设计表对话框中，要定义新设计，单击添加行，然后为每个参数输入适当的值。
    可以使用相同的方法添加其他设计。


使用预定义设计设定优化研究种子时，除了选择参数值以外，还可以选择提供响应值。如果提供响应值，则Design Manager会将设计视为已完成，且直接与优化算法共享这些设计。否则，Design Manager将启动设计模拟，以获取设计响应。

要提供设计响应值：

  1. 在表标题中，激活 Include Response(包括响应) 并输入响应值。
    如果要为表中的特定设计提供响应，激活每行的该选项。

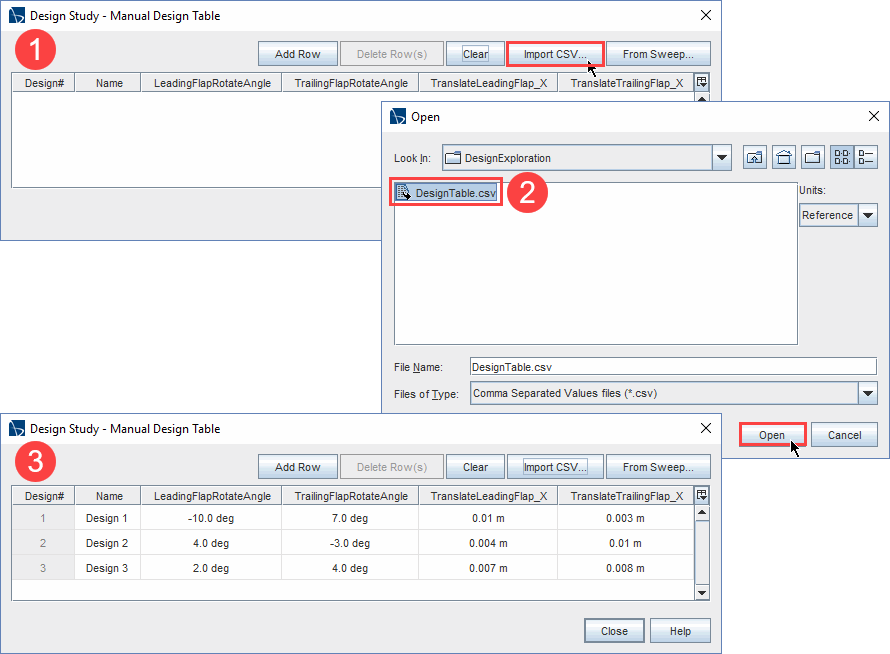

要从 .csv 文件导入设计：
  1. 在手动设计表对话框中，单击导入 CSV...。
    以下是 .csv 文件数据的示例格式：
    Design#, Name, LeadingFlapRotateAngle, TrailingFlapRotateAngle, TranslateLeadingFlap_X, TranslateTrailingFlap_X
1, Design 1, -10, 7, 0.01, 0.003
2, Design 2, 4, -3, 0.004, 0.01
3, Design 3, 2, 4, 0.007, 0.008
    表标题作为Design Manager的关键词，以将正确的变量导入表编辑器中：
    • 设计# 和名称列为可选。如果缺少这些列，Design Manager将根据递增的数字以合理的默认值填充列。
    • 表必须为研究中的每个参数提供一列，其中列标题必须与参数的名称匹配。
    • 如果包括响应，则表必须为研究中的每个响应提供一列，其中列标题必须与响应的名称匹配。
    • 逐行提供响应为可选，可以为一部分设计提供响应。
  2. 在打开对话框中，导航至所需的 .csv 文件，然后单击打开。
    此时将显示新设计行，其中设计参数显示来自该文件的数据。

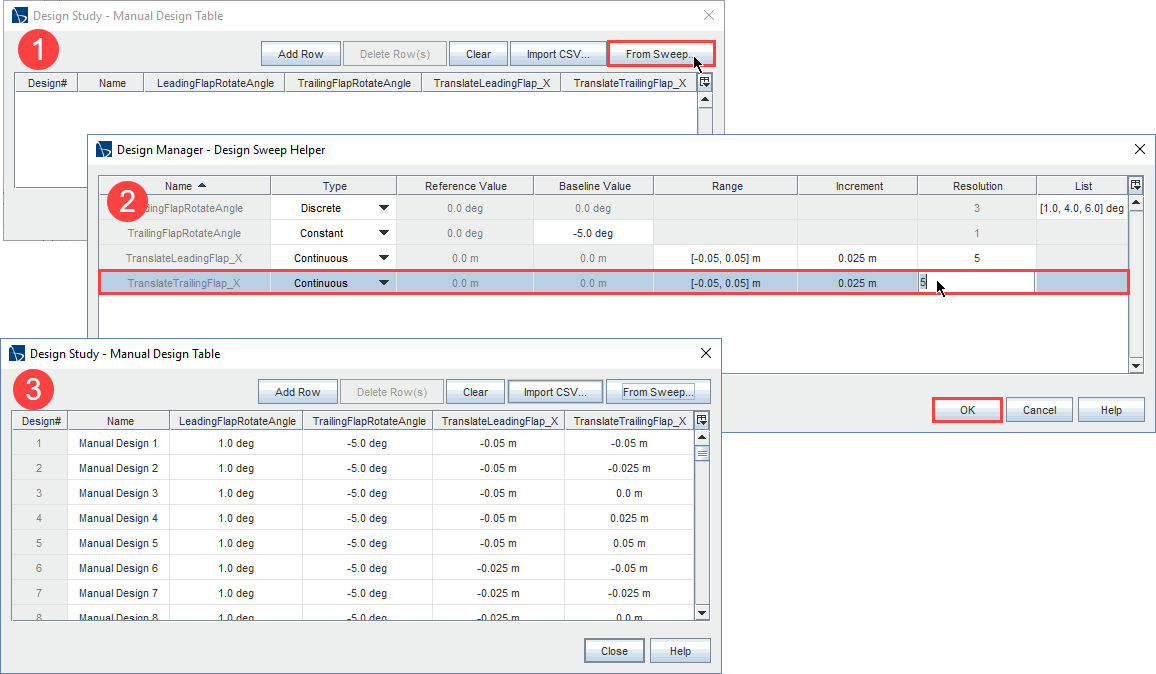

要使用设计扫掠表创建表格数据：
  1. 在手动设计表对话框中，单击从扫掠...。
  2. 在设计扫掠助手对话框中，设置每个输入参数的类型，如连续。
  3. 设置相应参数类型所需的属性，例如，最小/最大范围、增量和分辨率。有关详细信息，请参见输入参数参考 — 参数类型。
  4. 单击确定。
    设计表将显示扫掠指定参数值产生的设计。


要移除设计：
  1. 选择相关行，然后单击删除行。
    使用 <Ctrl>，可以选择并删除多行。
    要删除所有设计，单击清除。
要关闭表编辑器：
  1. 单击关闭。
