导出音频

通过使用衍生数据节点弹出菜单上的导出音频... 操作，可以将点时间傅立叶逆变换生成的时间信号导出为音频文件。

对于导出的音频文件，Simcenter STAR-CCM+ 目前支持 Windows Media Player 格式 (.wav)。

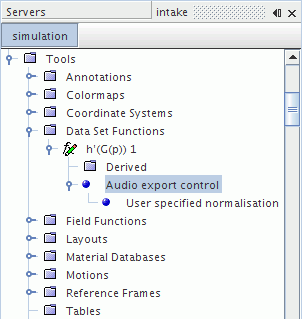

使用音频导出控制节点，可将从点时间傅立叶逆变换导出的所有音频缩放到相同的最大幅值。此功能在所有信号中提供类似的音量级。

音频导出控制属性


归一化	指定是否需要归一化已导出的音频数据。
	无归一化	不需要归一化。
	用户指定归一化	激活将所有音频数据归一化为相同的值。此选项将在模拟树中额外创建一个“用户指定归一化”节点。
