Generating the Mesh

To generate the volume mesh for the fluid and the solid, you execute the mesh operations in the operations pipeline.

Click (Generate Volume Mesh).
As you already executed the fill holes and extract volume operations when creating them, Simcenter STAR-CCM+ executes the remaining operations in the pipeline.
When the mesh generation is complete, create a mesh scene.

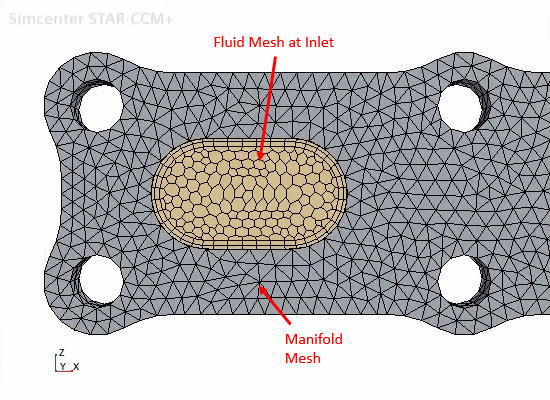

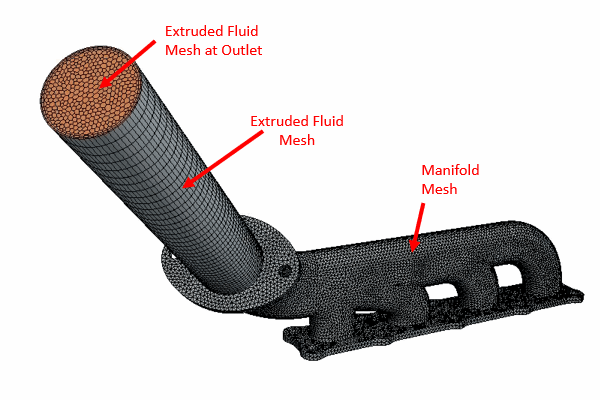

The following images show the fluid mesh at the outlet and inlets, and the manifold mesh:
Save the simulation.
