平面应力：拉伸力场内带圆孔的板

此教程演示如何在 Simcenter STAR-CCM+ 中创建线性弹性有限元 (FE) 应力分析。

研究案例是承受轴向负载的矩形板。板的中心圆孔会引起应力集中。板处于平面应力状态，因此垂直于板的应力为零。

在此教程中，您可以计算孔的应力和应力集中因子，并将其与 Roark [992] 公式的分析求解相比较。

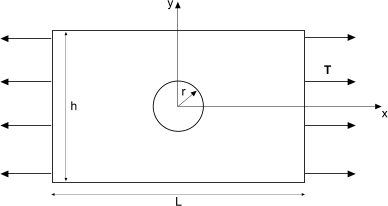

数学模型的原理图如下。

长度	L = 1.20 m
高度	h = 0.7 m
厚度	t = 0.01 m
孔半径	r = 0.15 m
轴向负载	T = 1000 MPa
材料	铝
应力条件	线性弹性

由于此问题具有双重对称性，因此在 Simcenter STAR-CCM+ 中对板的四分之一进行建模就足够了。
