来自映射温度数据的热应力：排气岐管

本教程介绍了如何在 Simcenter STAR-CCM+ 中进行热应力分析。

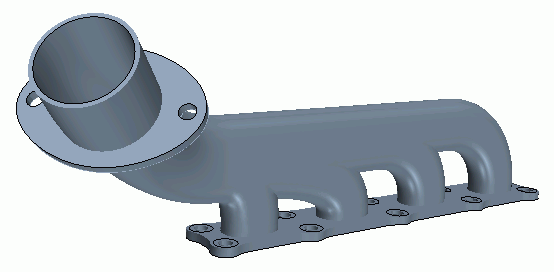

在本模拟中，需要研究热气体进入入口时排气歧管的热膨胀。模拟融入了共轭热传递（CHT）和应力分析。

在 Simcenter STAR-CCM+ 中，可以将有限体积 (FV) 和有限元 (FE) 方法的优势在相同模拟中融为一体。在教程的第一部分，为计算整个歧管的稳态温度分布，您需要进行有限体积共轭热传递分析。在教程的第二部分，您需要将温度数据映射到歧管的有限元模型中，以进行应力分析。

由于您寻找的是体和固体的静态/稳态求解，因此先为流体和共轭热传递求解，然后在热场保持固定时为固体位移求解，这样会既方便又准确。

以下总结了包括模型几何和假设的模拟策略。
