切割体网格单元生成器参考

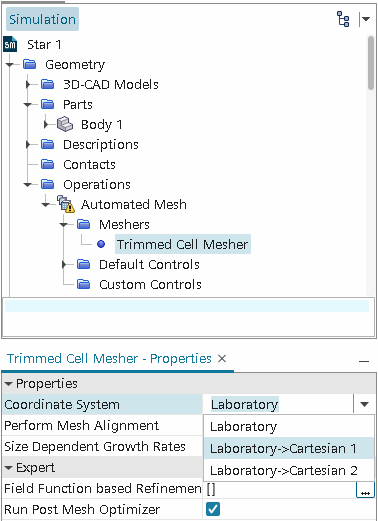

默认情况下，切割体网格单元模板网格与全局笛卡尔基准坐标系对齐。如果导入的表面不与该坐标系对齐，则可以改用用户自定义的笛卡尔坐标系来重新对齐模板，此功能十分有优势。定义新坐标系后，可以使用属性对话框中的坐标系下拉菜单将其选中：

现在将基于新的局部坐标系而不是基于全局坐标系生成切割体网格单元。

默认情况下会关闭切割体网格单元网格定位选项，这意味着模板网格基于指定坐标系中的全局边界和模型对齐进行居中和对齐。

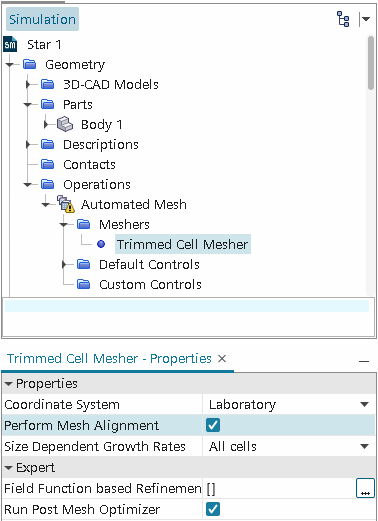

在某些情况下（如计算自由表面时），可能需要将网格面的平面与对应于初始自由面等凸出特征的物理平面对齐。完成此类对齐不仅可以更加方便地设置和初始化物理模型，还可以提高精度。打开执行网格定位选项可以为选定的切割体网格单元坐标系指定网格位置坐标，使网格线与该位置保持一致：

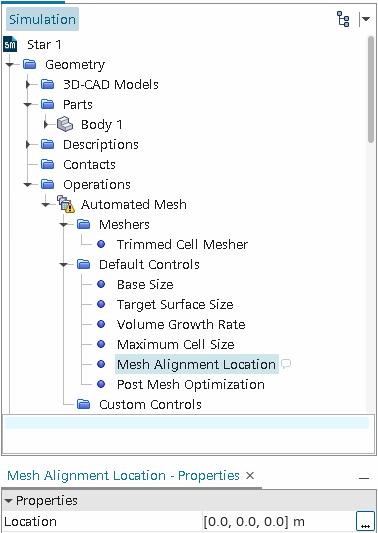

打开“执行网格定位”选项时，可使用默认控制下的网格定位位置节点在当前指定的坐标系中指定位置。然后定位切割体网格单元网格，使此位置位于所生成网格中的网格单元拐角节点上。选择网格定位位置节点可设置网格定位值：

可以用任何允许的单位指定位置坐标。如果只需要在一个方向上进行网格定位，则将其他两个位置坐标值设为 0。设置网格定位位置后，将使用一个圆球在场景中突出显示网格定位点的当前位置。

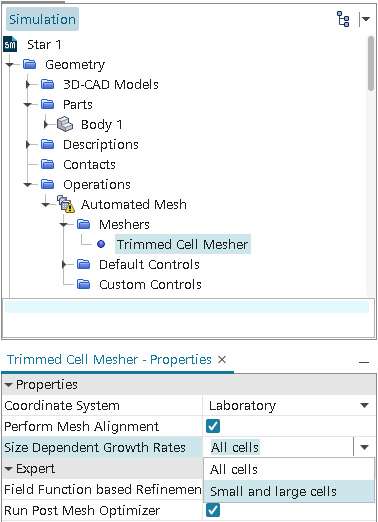

尺寸相关增长率属性可确定增长率选项，这些选项用于控制表面旁以及中心网格中的加密。提供了两种选项：

• 所有网格单元
• 小网格单元和大网格单元

尺寸相关增长率默认设为所有网格单元
