体积增长率

增长率控制在切割体网格单元内，网格单元尺寸从一个尺寸增加到另一尺寸的速率。

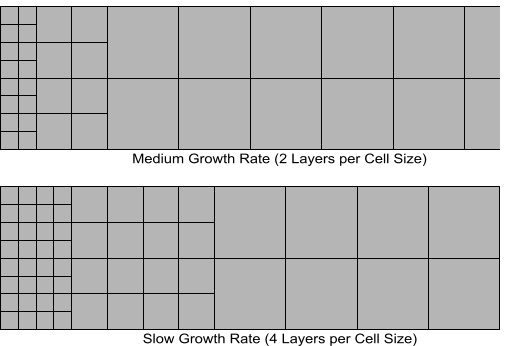

增长率快会快速增加网格单元尺寸；增长率慢则意味着网格生成器会使用多个网格单元层进行逐步转换。

增长率通过指定每个尺寸的最小网格单元层数来定义网格单元尺寸转换。此方法如下图所示：

为加密网格单元尺寸并保持连接性，网格生成器将网格单元细分为八个较小的网格单元。在某些情况下，这种分割方法意味着网格生成器生成的网格单元层数并非最小，因此网格将具有额外的层。下面的示例介绍了此类情况。此处，网格必须满足以下条件：

• 表面网格单元尺寸为 1 个单位。
• 核心网格单元尺寸为 8 个单位。
• 增长率快，因此每个网格单元尺寸（1、2、4 和 8 个单位）至少一层。

此示例还使用了二维网格，因此较大的网格单元将拆分为四个较小的网格单元。

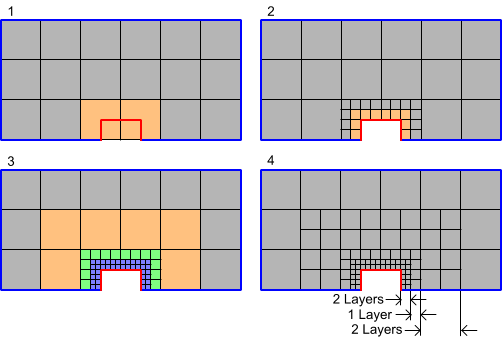

• 图 1：网格生成器生成网格单元尺寸为 8 的均匀网格。
• 图 2：网格生成器分割图 1 中的米黄色网格单元，使红色边界上的网格单元尺寸更接近表面尺寸。
• 图 3：图 3：网格生成器第二次分割图 2 中的米黄色网格单元，使网格单元尺寸与表面尺寸匹配。
• 图 4：图 3 中的蓝色和绿色网格单元分别为 1 个和 2 个单位的网格单元层；但是，没有 4 个单位的网格单元层。因此，网格生成器将分割图 3 中的米黄色网格单元，创建尺寸为 4 个单位的网格单元。

此最终图像表明，分割较大的网格单元可能导致网格单元层数与最小值不匹配。

默认增长率用于控制中心体网格中的尺寸变化率。在默认控制管理器中，为自动网格操作设置此属性。

表面网格增长率用于控制表面旁的网格单元与中心中的网格单元之间的尺寸变化率。可全局设置此属性，也可在局部针对零部件表面、边界或体积控制进行设置。

本节包含以下主题：
