模型可见性

模型可见性控制在图形窗口中显示的内容。

选项 描述
全部 激活和停用“模型可见性”中的所有选项。
固体 在图形窗口中显示固体。默认情况下，此选项处于激活状态。
片体 在图形窗口中显示片体。默认情况下，此选项处于激活状态。
小平面实体 在图形窗口中显示小平面实体。有关更多信息，请参见3D-CAD 中的体概述。
小平面片体 在图形窗口中显示小平面片体。有关更多信息，请参见3D-CAD 中的体概述。
已命名面 在图形窗口中将已命名面显示为其分配颜色。
所有边 在图形窗口中显示边。默认情况下，此选项处于停用状态。

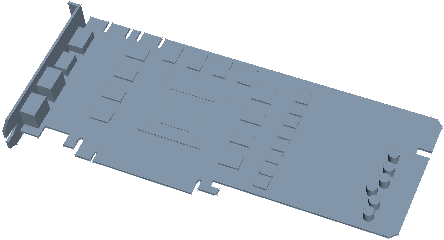

当几何中存在多个体或多个层级时，许多细节在边不可见的情况下可能很难看到。

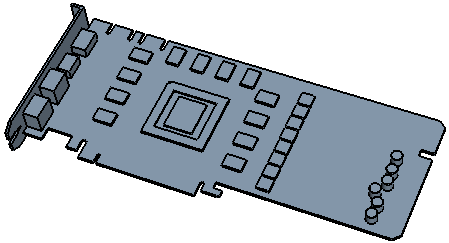

如果打开边可见性选项，将更容易看到这些细节。

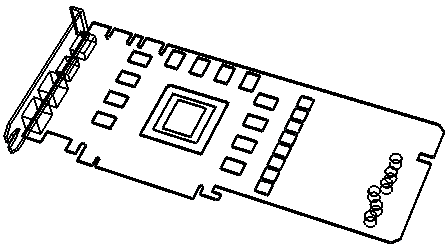

如果关闭除边以外的所有可见性选项，将提供模型的线框视图。
自由边 在图形窗口中显示几何的自由边。默认情况下，此选项处于激活状态。
已命名边 在图形窗口中显示已命名边。
节点 在图形窗口中显示几何的节点。默认情况下，此选项处于停用状态。
