颜色模式

颜色模式控制如何在图形窗口中向几何应用颜色。可以根据体的分配颜色或体组颜色为体上色。或者，也可以使用随机颜色区分所有体，或区分已命名面。

选项 描述

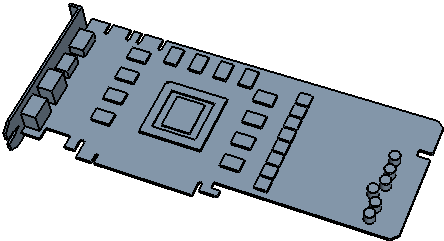

（根据体上色） 显示分配给体的颜色。如果没有为体分配任何颜色，将以默认颜色显示该体（以灰色显示固体，以金色显示片体）。此选项是默认选项。
（根据体组上色） 显示分配给体组的颜色。如果未在属性窗口中激活覆盖上游颜色，层次结构内顶层体组的颜色要优先于子体组的颜色。如果激活覆盖上游颜色，将以首选颜色显示子体。

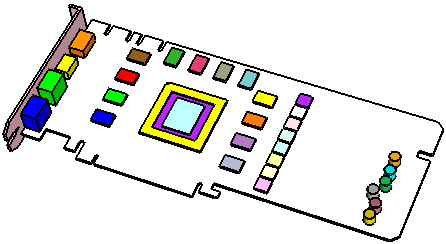

（区分体） 将 CAD 模型中的每个体设为不同的颜色。为体分配不同的颜色，全部用过后循环分配颜色。相邻的体可以具有相同的颜色。为特定的体随机分配颜色。将某种颜色分配给特定体后，在其他会话中加载模型时，该颜色可能会发生变化。
在某些情况下，可能需要恢复到默认配色方案，因为分配的颜色可能与特定于特征的颜色（如预览）冲突。

还可以使用预定义或自定义调色板来更改 3D-CAD 视图场景中体的颜色。有关详细信息，请参见使用调色板。

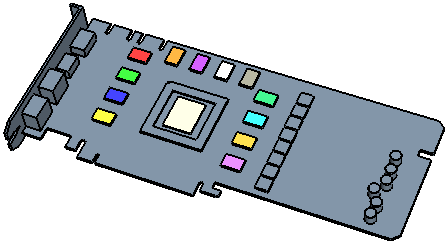

（区分已命名面） 将 CAD 模型中的已命名面设为不同的颜色。仅当在“模型可见性”选项中激活已命名面时，此选项才能启用。为具有默认名称的面分配默认的灰色，即使默认节点已重命名也是如此。为与分配的某个名称对应的所有面指定相同的颜色。为名称不同的面分配不同的颜色，直到使用了所有颜色，此后将循环分配颜色。在以下示例中，CPU 和存储芯片具有相同的名称。
在某些情况下，必须恢复为默认配色方案，因为分配的颜色可能与特征特定颜色（如在预览中使用的颜色）冲突。

还可以使用预定义或自定义调色板来更改 3D-CAD 视图场景中已命名面的颜色。有关详细信息，请参见使用调色板。
（灰色） 以灰色显示 CAD 模型中的所有固体。
