动态剖切视图

动态剖切视图可用于使用剪切平面方法可视化几何的内部。您可以在给定的时间创建并可视化最多三个平面以显示几何较小部分。

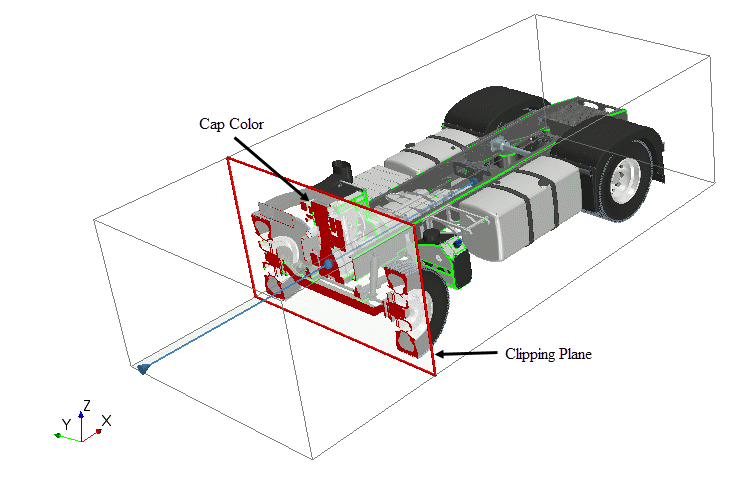

以下屏幕截图显示 YZ 平面的动态剖切视图在图形窗口中如何显示：

  1. 为使用动态剖切，执行以下某项操作：
    • 在 3D-CAD 视图场景顶部的工具栏中，单击 使用多个平面显示分割部分。
    • 在图形窗口中，选择一个平面或旋转面，然后右键单击并选择创建截面。还可以将动态剖切应用于参考平面。

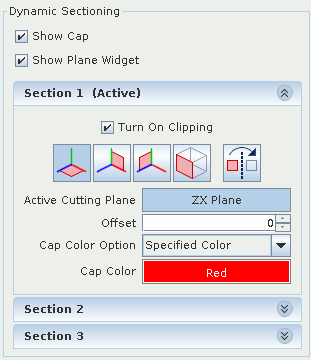

    图形窗口左侧将显示动态剖切面板。

  2. 要查看几何的内部，激活 Turn On Clipping（开启剪切）。
  3. 在选定截面的动态剖切面板中，可以从四种类型的平面中选择：
    • ZX 平面 - 平面法线为 Y 轴。

    • XY 平面 - 平面法线为 Z 轴。

    • YZ 平面 - 平面法线为 X 轴。

    • 参考平面 - 用于选择一个平表面作为剪切平面。

  4. 选择首选平面后，您可以通过两种方式来控制平面：
    • 您可以通过在图形窗口中单击并拖动平面小部件，将平面移动到不同的位置或角度。
    • 或者，您可以使用截面面板中的偏移选项来手动定义切割平面与原点之间的距离。
  5. 要反转几何被平面剪切的一侧，激活 Reverse Plane Normal（反转平面法线）选项：
  6. 要可视化内部固体，停用 Show Cap（显示端盖）。
    将显示剪切平面，但不显示端盖颜色。
  7. 要调整 Cap Color Option（端盖颜色选项），您可以从以下选项中选择：
    • Specified Color（指定的颜色）- 用于选择首选端盖颜色。
    • Body Color（体颜色） - 端盖颜色与体颜色相同。
  8. 单击动态剖切面板内的关闭。
  9. 要重新激活动态剖切场景，可在工具栏中选择切换剖视图图标。


如果要显示的模型内容超出了一个平面的允许范围，您可以同时激活最多三个剪切平面。

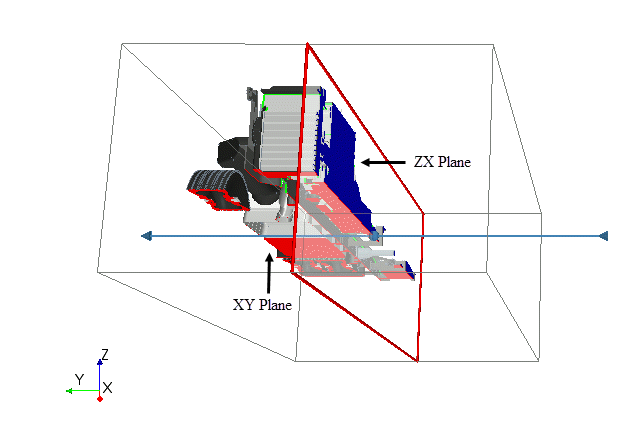

例如，假设您正在处理卡车底盘，想要在两个截面上查看底盘轮廓。您可以按如下方式设置属性：

  1. 截面 1 - 选择 XY 平面并为端盖颜色选择红色。
  2. 截面 2 - 选择 ZX 平面并为端盖颜色选择蓝色。
