创建和修改布局视图

布局视图是可以使用特定配置创建的对象，之后可根据需要修改该配置。

使用以下方法：

操作 说明

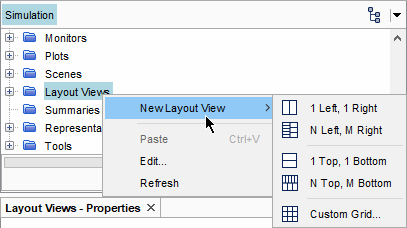

创建布局视图

右键单击布局视图节点，然后从新建布局视图的子菜单中选择一项：

  • 1 左，1 右 — 生成包含两个空窗格的布局，两个窗格并排排列。
  • N 左，M 右 — 打开一个对话框，可在其中指定两列中每列的窗格数。输入值，然后单击确定。
  • 1 上方，1 下方 — 生成包含两个空窗格的布局，一个窗格在另一个窗格上方。
  • N 上方，M 下方 — 打开一个对话框，可在其中指定两行中每行的窗格数。输入值，然后单击确定。
  • 定制网格 — 打开一个对话框，可在其中指定列或行，具体取决于选择的模式。输入值，然后单击确定。

将场景或绘图分配给窗格

使用以下某种方法：

  • 将场景或绘图拖放到窗格中。
  • 在窗格中双击，或在窗格中右键单击，然后选择分配/替换为。在对象选择器中，选择场景或绘图。
注选择要分配的场景或绘图时，考虑以下内容：
  • 场景或绘图一次只能出现在一个实例中。因此，如果分配已打开的场景或绘图，该场景或绘图会关闭。如果分配的场景或绘图已分配给另一个布局视图，则该场景或绘图将从另一布局视图中消失。
  • 不能将“表面修复”视图分配给布局视图。

从窗格中移除场景或绘图

 在窗格中右键单击，然后选择布局 > 取消分配场景/绘图。

将布局窗格拆分为两部分

使用以下某种方法：

  • 如果窗格为空，则在窗格中右键单击，然后在拆分左侧/右侧和拆分上方/下方之间进行选择。
  • 如果窗格包含场景或绘图，则在窗格中右键单击，然后从布局的子菜单中选择以下某个选项：
    • 在左侧添加
    • 在右侧添加
    • 在上方添加
    • 在下方添加

删除窗格

 在窗格中右键单击，然后选择移除。如果窗格包含场景或绘图，则必须先使用布局 > 取消分配场景/绘图操作将其移除。

改进布局视图中窗格之间的空间分布

 在其中一个窗格中右键单击，然后选择布局 > 均匀地重新分配空间。（如果窗格为空，则布局选项将不在子菜单中显示，而是直接可用。）

将窗格中的一个场景或绘图替换为另一个场景或绘图

使用以下某种方法：

  • 将替换场景或绘图拖放到窗格中。在显示出现的右键菜单中，选择将“[场景/绘图]”替换为“[场景/绘图]”选项。
  • 在窗格中双击，或在窗格中右键单击，然后选择布局 > 分配/替换为。在对象选择器中，选择替换场景或绘图。

在布局视图中最大化和恢复窗格
  • 要在布局中最大化场景或绘图的视图，隐藏其他窗格，在窗格中右键单击，然后选择布局 > 最大化视图。

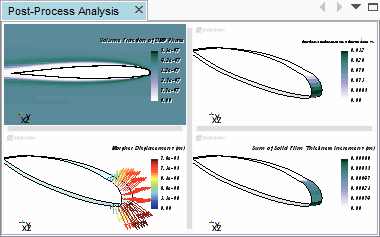

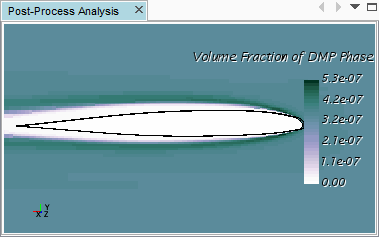

    最大化视图之前 最大化视图之后
  • 要恢复布局视图，在已最大化的场景或绘图显示中右键单击，然后选择布局 > 恢复视图。

比较不同模拟文件中的场景或绘图
  1. 打开模拟文件和布局视图后，打开第二个模拟文件。
  2. 当第二个模拟文件的对象树处于活动状态时，将场景或绘图拖到布局视图的可用窗格中。随即在第一个模拟文件的布局视图中将显示第二个模拟文件中的场景或绘图。

如果关闭第二个模拟文件，则包含其场景或绘图的窗格会发生更改，以（用文本）指示内容不可用。如果重新打开该模拟文件，则该窗格的内容将重新显示。

注不能将设计管理器项目中的场景、绘图和快照分配给另一个模拟文件或设计管理器项目中的布局视图。

将布局视图导出至图形文件

使用以下某种方法：

  • 右键单击布局视图节点，然后选择硬拷贝布局。
  • 在布局视图的其中一个窗格中右键单击，然后选择布局 > 硬拷贝布局。

任一操作都会激活一个对话框，类似于场景导出（请参见将场景图像保存到文件），只是没有场景导出对话框中的放大倍数选项。
将布局图像复制到剪贴板

使用以下某种方法：

  • 右键单击布局视图节点，然后选择硬拷贝到剪贴板。
  • 在布局视图的其中一个窗格中右键单击，然后选择布局 > 硬拷贝到剪贴板。
  • 选择节点（或使布局显示处于活动状态），然后按 <Ctrl><Shift><C>。

此时图像便已准备好粘贴到支持从剪贴板接受图像的任何其他程序中。
自定义在模拟迭代时如何更新布局视图中的场景和绘图

打开布局视图节点和更新节点，以访问两个子节点：

有关选择触发类型和定义更新频率的更多信息，请参考设置更新触发。

注如果布局视图中的任何场景或绘图已激活更新，则无论布局视图的更新是否激活，它们都会更新。
