排列多个图形窗口
可在 Simcenter STAR-CCM+ 工作区中一次列出多个场景和/或绘图，包括多项模拟的视图，并按个人喜好进行排列。
可以使用以下任一方法同时查看和排列两个或更多显示内容：
- 使用布局视图对象，可保存这些排布并将其复制到其他模拟。有关详细信息，请参见组合布局视图。
- 直接使用显示选项卡。
要使用显示选项卡查看多个场景和/或绘图：

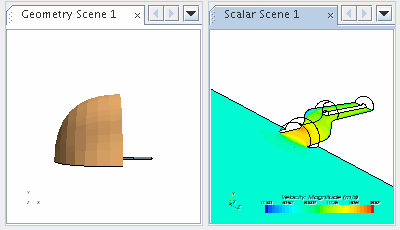

- 使用鼠标左键，可以沿所需方向拖动某一显示选项卡。在下图中，几何场景 1 显示选项卡将拖到右侧，使显示内容占据图形窗口的右半部分。 开始移动时，场景显示周围将出现红色轮廓。
- 继续沿该方向移动鼠标时，轮廓将会更改，显示如何在场景之间拆分图形窗口。
- 松开鼠标按键。场景将在图形窗口中共享空间。
使用相同的方法，可以在多个场景之间进一步划分图形窗口。
要撤消拆分，将一个选项卡拖到另一个选项卡上。
可以通过鼠标拖放移动，在图形窗口内重新定位显示。要重新排列显示：

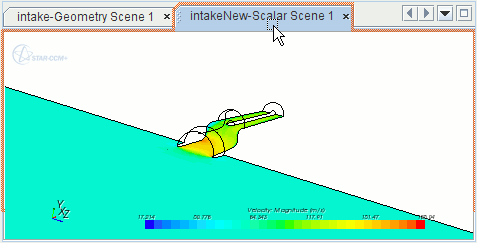

- 单击要移动的显示对应的选项卡。当开始拖动该选项卡时，显示中会出现红色轮廓。
- 向所需的位置拖动，直至看到红色轮廓跳至相应位置。
- 释放鼠标按键。显示及其选项卡即处在新位置中。
