测量距离
可以测量场景中的距离。根据在场景中单击的位置，这些距离可以是场景的不同节点、网格单元和/或背景之间的距离。
-
要开始使用此功能，单击
（测量距离）工具栏按钮。
-
如果要在单击该按钮后取消此过程，只需按 <Esc> 即可。
测量时，可以对场景执行旋转、平移和其他标准移动。也可以使用“可视化”工具栏中的视图菜单选择某个标准视图或存储视图。只有在完成第二次单击并释放鼠标左键之后，测量才会最终结束。
-
单击场景中的起点以进行测量，然后沿要测量的方向拖动鼠标。

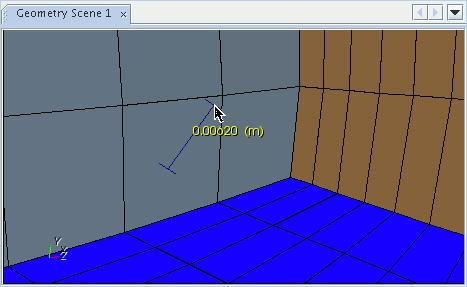

场景中将显示标注距离的线（“长度条”）。
-
要完成测量，在该距离的结尾处再次单击。
如果在开始或结尾处的节点附近单击，则创建的点将捕捉至该节点。
 |
 |
捕捉的实际距离取决于缩放级别。

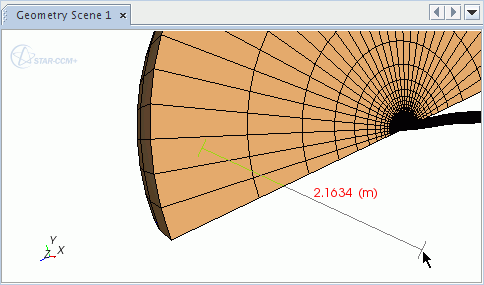

如果在场景中的网格单元或节点以外的任意位置移动鼠标，距离将显示为红色。红色表示报告的距离不确定。
| 注 | 请勿在激活使场景透明功能的情况下使用测量工具。透明度将干扰深度测量，可能会导致距离报告不正确。 |

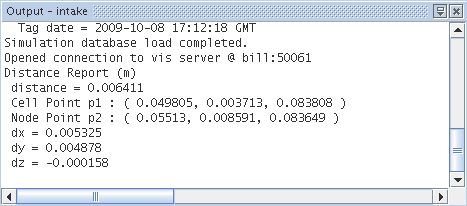

输出窗口中也会显示测量的详细信息。
除了距离本身，此信息还包括：
- 终点的坐标。
- 每个终点的类型 -- 点位于节点（或网格节点）上（节点点）、网格单元中（网格单元点）还是在模型外（场景点）。
- x、y 和 z 平面中的距离。
-
长度条仍会保留在显示中，且此功能的工具栏按钮将处于停用状态，直到执行以下任一操作为止：
- 单击场景中的任意位置。
- 单击 GUI 中的其他位置。
- 按 <Esc>。
