设置选择输入

搜索工具为您提供多个选项，可用于对特定零部件或整个几何执行搜索。

要在 3D-CAD 中设置搜索工具：
  1. 启动工具：
    • 在 3D-CAD 中，右键单击模拟树中的过滤器节点，然后选择新建。
    • 或者，单击 3D-CAD 视图场景右侧的 （显示过滤器）。
    • 对于快捷方式，使用 <CTRL> 和 D。

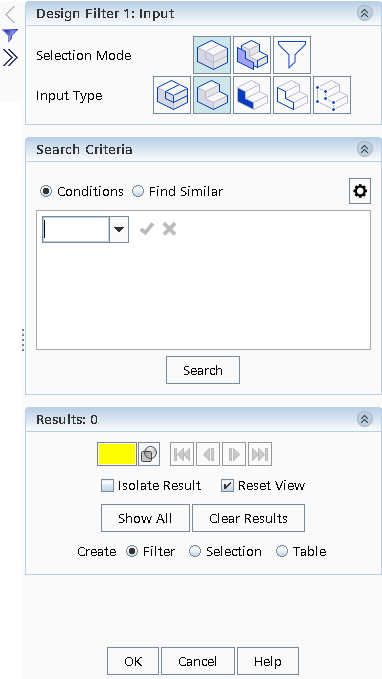

  2. 在设计过滤器面板中，选择以下某个选择模式：
    • 要对整个几何执行搜索，单击 （整个 CAD 模型）。
    • 要对选定实体执行搜索，单击 （选定实体）。
    • 如果已保存现有过滤器并且想对结果执行搜索，则单击 （过滤器）。
  3. 对于选定实体，在 CAD 模型上选择项，然后选择应用搜索的实体类型：
    1. 要选择项，首先将对象类型设为以下某个类型：
      • 体组
      • 体
      • 面
      • 边
      • 顶点
    2. 继续使用对象选择器框，然后可以选择设置选择显示颜色。
  4. 将输入类型设为要执行搜索的 CAD 实体。输入类型与对象类型具有相同的选项。请参见设计过滤器：输入选项。
