两个面集合相交

使用此过程相交两个面集合。

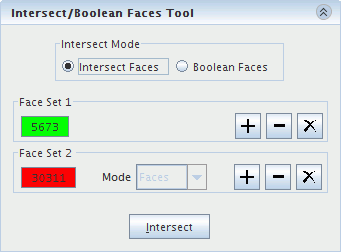

  1. 将相交模式设为相交面。
  2. 使用选择控制选择属于第一个面集合的面或表面。
  3. 在相交/布尔运算面工具中，单击面组 1 的 以将选定的面添加到集合中。
  4. 确保模式设为面，然后针对面集合 2 重复此选择和添加过程。在图形窗口中，面集合 1 会显示为绿色，面集合 2 会显示为红色。
  5. 可以通过在显示中选择它们，并针对面集合 1 或面集合 2 单击 ，来移除面或边。
  6. 要从面集合 1 或面集合 2 移除所有面，单击 。
  7. 单击相交以相交选定的表面。

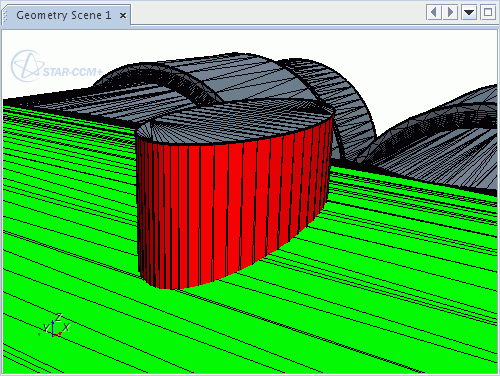

    以下示例相交红色和绿色表面。

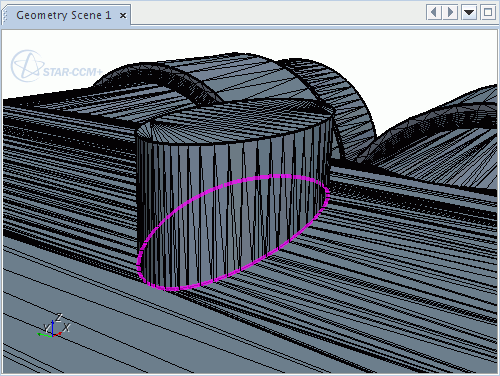

    相交表面后，工具会在相交平面上重新细分表面，并将新创建的面添加到最近的相邻表面。相交操作还会选择联接处的边，这样可轻松将其定义为部件曲线。
