曲线控制和值
使用曲线控制和值可定义要修改的网格控制。
可以使用一个曲线控制修改多个网格控制:
控制 - 最小和目标表面尺寸属性
对于列出的网格控制,可以将属性指定为相对属性或绝对属性。
- 最小表面尺寸
- 目标表面尺寸
控制 | 自定义 |
用于为此控制指定值(将覆盖默认控制)。 |
父项 |
使用与默认控制相同的值。 |
控制 - 各向异性表面尺寸
指定各向异性表面尺寸设置 |
用于在将网格化方法设为四边形主控时使用各向异性网格化。激活此属性将创建一组子节点,以用于设置部件曲线上的各向异性网格单元尺寸。有关更多信息,请参见用于提升表面的各向异性网格化。 |
指定邻近部件曲线之间的各向异性网格分布 | 激活此属性时,将创建一组子节点,用于指定两个部件曲线之间的各向异性网格分布。 例如,应激活此选项以在机翼的钝尾缘处生成高质量网格。 |
值 - 各向异性表面尺寸
增长率 | 控制层厚度增长的速度,并将其表示为相邻层之间的比率。当增长率设为较小值时,四边形网格单元之间的过渡非常平缓。当使用较高的值时,过渡要迅速得多。 | |
最大长宽比 | 控制四边形单元可沿部件曲线延伸的最大值。可用范围为 3 到 10。建议使用默认值 10。值较低时,可以沿曲线微调网格大小。 要获得最佳网格质量:
对于某些应用模块,如 3D Cell Designer,高宽高比可加快各向异性网格化过程。 |
|
恒定层数量 |
控制部件曲线上第一层厚度内生成的层数。对曲线启用各向异性网格化时,表面重构会生成大量尺寸固定且垂直于该曲线的面层 (n)。从 n+1 开始,各向异性层的尺寸以等于增长率的比率增长,直到层的各向异性尺寸与该位置中表面的各向同性尺寸(目标尺寸)相同。 |
|
第一层厚度 |
设置从部件曲线正常增长的层的厚度(通常为顺流方向的短距离)。 |
|
薄体区域的狭窄区域中的最小层大小 |

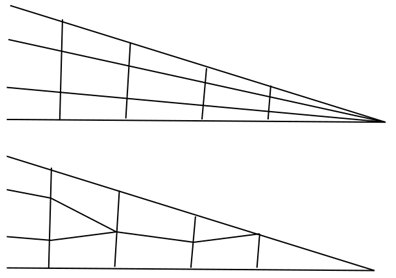

用于指定两条各向异性部件曲线之间薄体区域中的层大小。当具有两条在尖端处相交的相对部件曲线时,此选项非常有用。它用于在逼近尖端时使用小于最小层数的层数。 以下示例展示了如何在两条部件曲线之间的薄体区域中生成高质量网格。第一个示例(顶部图像)显示了已对齐网格,其中层在逐渐逼近后缘时变薄。对于本例,最小层数设为 3,薄体区域的狭窄区域中的最小层大小设为接近零的较小值。第二个示例(底部图像)显示了低质量网格,其中层在逐渐逼近后缘时减少。在此示例中,最小层数设为 3,不指定薄体区域的狭窄区域中的最小层大小值。
此选项为高级参数,只应在极少数情况下使用。指定值时,确保该值小于等于第一层厚度。 |
|
最小层数 | 指定在两条各向异性曲线(薄体区域)之间生成的最小层数,例如机翼的钝边。此选项应仅应用于薄体区域,建议不要使用大量图层。 |
