尾流加密

通过使用基于零部件的网格化方法的尾流区网格加密，可以相对于尾流从中增长的零部件表面或零部件曲线来定义尾流的方向、距离和扩散角。

尾流从零部件表面或零部件曲线增长到尾流的流体体积，然后按指定的参数加密。设置较大的增长率时，意味着网格单元尺寸将从零部件表面或零部件曲线快速增长到尾流。当网格单元尺寸达到尾流中指定的最大网格单元尺寸时，尾流中的网格单元将停止增长。使用较大的零部件表面增长尾流时，可能会导致流体体积中的网格单元数过多。与使用较大的零部件表面相比，使用定义具体特征的零部件曲线计算成本更低。要在尾流中以 3D 形式查看标量输出，需使用零部件表面。但是，如果只要在平面传播下游查看标量输出，则可在尾流区网格加密的尾缘上使用零部件曲线。

使用尾流区网格加密选项而非体积控制的主要优点在于，可以使用表面来定义加密区域。因此，如果边界表面发生变化，尾流区网格加密也会随之变化。此特性在相同设置应用于多个几何的参数化或批量研究中非常有用。

可以将自动网格操作与以下任一网格生成器结合使用来执行尾流区网格加密：
  • 表面重构
  • 多面体网格生成器
  • 四面体网格生成器
  • 切割体网格单元生成器
注尽管还可以将棱柱层网格生成器与中心网格生成器结合使用，但不能为棱柱层网格生成器指定尾流区网格加密设置。
加密尾流中的网格之前，确保开始几何表示形成尾流的对象周围的流体。
  1. 右键单击几何 > 操作节点，然后选择新建 > 自动网格操作。
  2. 在创建自动网格操作对话框中：
    1. 将“零部件”设为表示流体体积的零部件。
    2. 选择流体体积网格化所需的网格生成器。
    3. 单击确定。
  3. 展开自动网格 > 默认控制节点，然后为整个流体域设置所需的参数。
  4. 右键单击自动网格 > 自定义控制节点，然后选择新建 > 面控制或新建 > 曲线控制。
    为避免混淆，可以重命名面控制或曲线控制节点以表示尾流区网格加密。
  5. 选择面控制或曲线控制节点，然后在属性窗口中执行以下操作：
    1. 确保已激活启用控制。
    2. 指定尾流区网格加密应从中增长的零部件表面或零部件曲线。
  6. 定义零部件表面或零部件曲线自定义控制。执行任一操作：
    • 展开自定义控制 > 面控制 > 控制节点，然后为选定的“部件表面”指定“面控制”和尾流。请参见面控制和值。
    • 展开自定义控制 > 曲线控制 > 控制节点，然后为选定的“部件曲线”指定“曲线控制”和尾流。请参见曲线控制和值。
    注面网格的质量将直接影响尾流的质量。

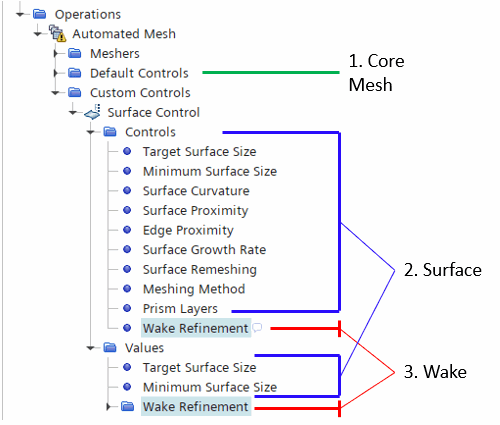

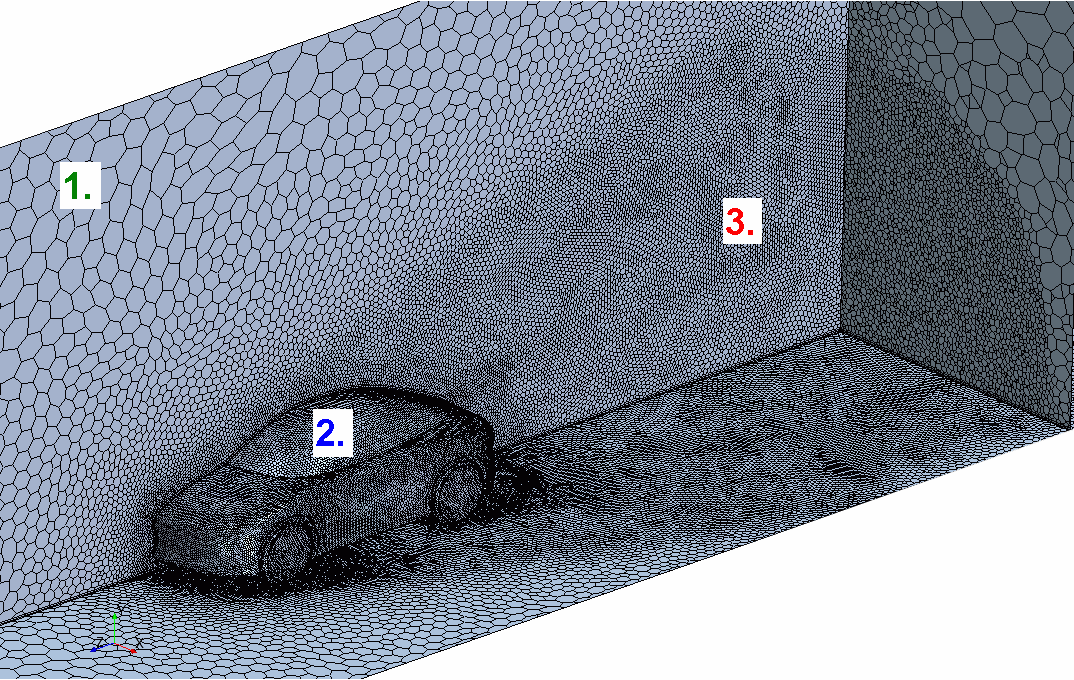

加密网格设置时，确保在所需区域中正确设置控制和值。以下示例显示了汽车尾流及其在模拟树（可以在其中加密每个区域）中的位置。为汽车表面设置了面控制，多面体体网格内的指定方向上（直至达到指定的角度以及距汽车表面指定距离为止）将形成尾流。




  1. 执行自动网格操作。
  2. 如有必要，修改网格设置并重新执行自动网格操作。
    注如果尾流区网格加密中的网格单元尺寸增长到指定的最大网格单元尺寸的速度过快，则可以增加为尾流指定的最大网格单元尺寸，或降低增长率。
  3. 要暂时关闭尾流区网格加密而不丢失已定义的任何设置，可执行以下一种操作：
    • 通过选择自定义控制 > 面控制或自定义控制 > 曲线控制节点，然后停用启用控制来停用所有“面控制”或“曲线控制”设置和尾流细化。
    • 如果要保留除尾流细化之外的所有“面控制”或“曲线控制”设置，则选择自定义控制 > 面控制 > 尾流细化节点，或者自定义控制 > 曲线控制 > 尾流细化节点，然后停用指定尾流细化选项。
