体积控制

体积控制可指定面网格生成器和体网格生成器的替代网格尺寸和棱柱层设置。

使用体积控制，可加密任何面网格生成器或体网格生成器的边界表面和核心网格单元。要粗糙化网格，只能粗糙化四面体网格生成器和多面体网格生成器的核心网格单元，无法粗糙化边界表面上的面。

通常，体积控制具有可指定替代面尺寸或网格单元尺寸的通用属性（请参见通用体积控制）。可将面尺寸或网格单元尺寸指定为相对值或绝对值。

但是，对于棱柱层网格生成器和切割体网格单元生成器，体积控制的行为有所不同（请参见棱柱层网格生成器体积控制和切割体网格单元生成器体积控制）。

体积控制可与部件定义重叠以及延伸到其范围之外。体积控制还可以从一个部件重叠到另一个部件，但此效应仅当该部件属于与体积控制相同的网格操作时才适用。如果两个或多个体积控制重叠，则用户自定义的最小网格单元尺寸优先。

从体积控制到核心网格的网格单元尺寸转换由每个核心网格模型的相对增长率决定。

体积控制示例

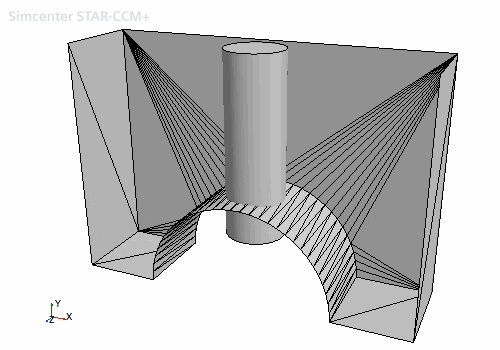

以下示例显示使用圆柱体体积控制进行的 20% 网格加密。下图显示了初始几何与圆柱体体积控制。

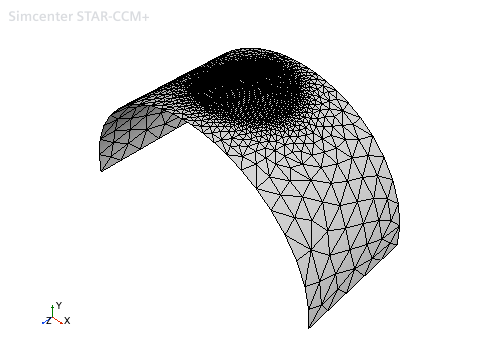

包面

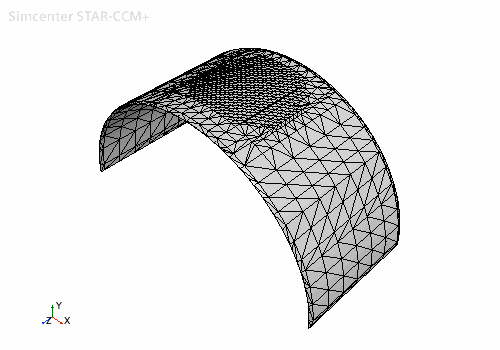

表面重构

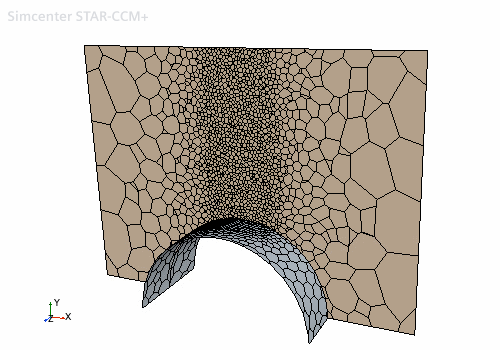

多面体网格生成器

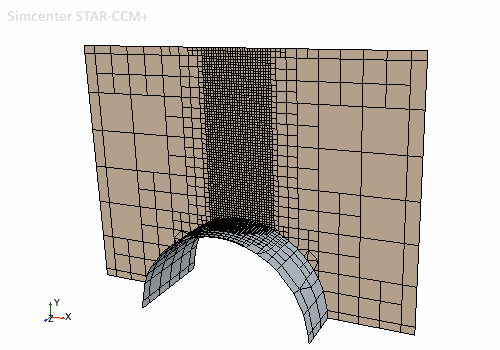

切割体网格单元生成器

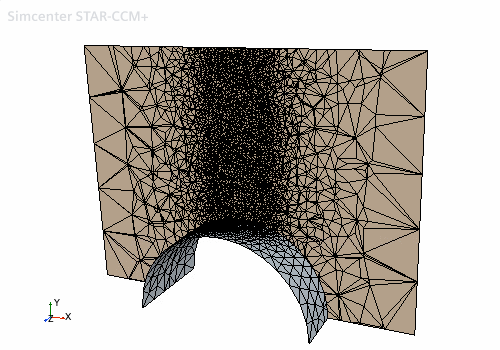

四面体网格生成器

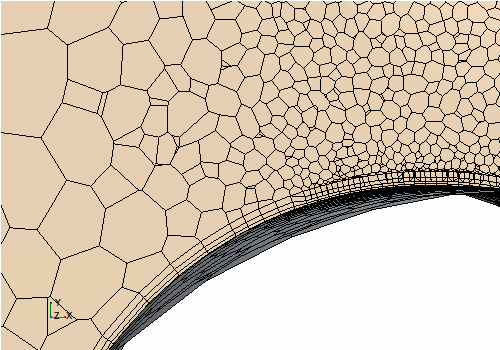

棱柱层网格生成器

此示例与其他示例略有不同，在此示例中，体积控制内的层数和棱柱层厚度已更改。要确保棱柱层受体积控制影响，可使用大于相关目标区域的形状。

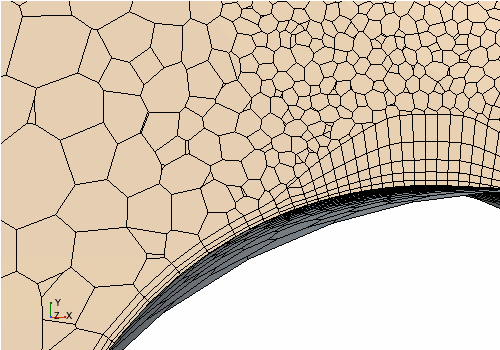

增强层网格生成器
