曲线控制

曲线控制可为零部件曲线指定替代面网格设置。

如果某条零部件曲线属于多个控制，则以下层次结构将确定优先的曲线控制。这种层次结构取决于零部件曲线应用于控制的方式。

• 选择单独的零部件曲线。

  只有直接选定的单个零部件曲线属于曲线控制范围。

  任何直接应用于单个零部件曲线的曲线控制，其优先级都高于应用于几何零部件或复合零部件的曲线控制。

• 选择含有零部件曲线的几何零部件。

  组成选定几何零部件的所有零部件曲线均包括在曲线控制中，即使这些曲线未分别显示为选定状态也是如此。

  任何应用于几何零部件的曲线控制，其优先级都高于应用于复合零部件的曲线控制。

• 选择含有零部件曲线的复合零部件。

  组成复合零部件的所有几何零部件上的所有零部件曲线均包括在曲线控制中，即使这些曲线未分别显示为选定状态也是如此。

  但是，应用于几何零部件或直接应用于单个零部件曲线的曲线控制，其优先级高于应用于复合零部件的曲线控制。对于复合零部件内的复合零部件，应用于最低级复合零部件的曲线控制具有最高优先级。

曲线控制的示例

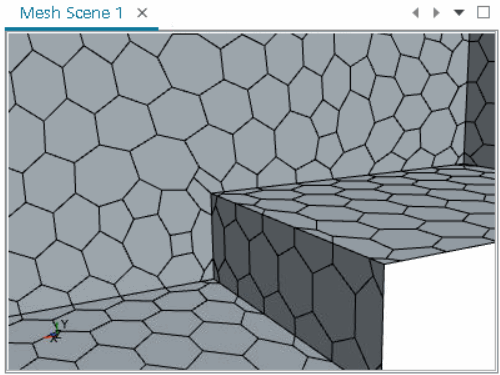

此示例沿相关特征加密网格。下图显示了定义步长边的零部件曲线。

将曲线上的面网格加密 20% 可得到更高的表面离散化密度。此密集面网格将在特征周围生成密集的体网格。
