面控制和值
使用面控制和值来定义要修改的网格控制,包括尾流区网格加密。
可以使用面控制修改多个网格控制。
控制 – 非尾流区网格加密属性
对于列出的网格控制,可以将属性指定为相对属性或绝对属性。
- 目标表面尺寸
- 最小表面尺寸
- 棱柱层
- 表面曲率
- 表面接近值
- 面网格增长率
- 表面重构
- 切割体网格生成器面网格增长率
控制 |
指定自定义值 |
用于为此控制指定值(将覆盖默认控制)。 |
使用父值 |
使用与默认控制相同的值。 |
|
禁用 |
不会将选定的网格控制应用于表面。 此选项仅适用于表面曲率、表面接近值、表面重构和棱柱层控制。 |
|
启用 |
将选定的网格控制应用于表面。 此选项仅适用于表面重构控制。 |
控制 – 尾流区网格加密属性
以下尾流区网格加密网格控制可用于激活尾流区网格加密和指定尾流区网格加密选项:
- 重构尾流细化 – 在搭配使用表面重构和切割体网格单元生成器时显示
- 切割体网格生成器尾流加密 – 使用切割体网格单元生成器时显示
- 尾流区网格加密 – 单独使用表面重构、多面体网格生成器或四面体网格生成器时显示,或在搭配使用表面重构与多面体网格生成器或四面体网格生成器时显示
控制 |

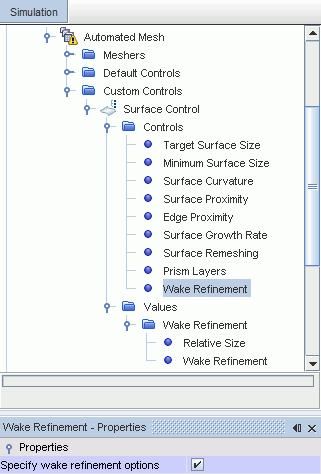

激活 |
创建一个 | 节点,使用该节点的属性和子节点可设置尾流区网格加密值。
停用 |
尾流区网格加密不会发生。 |
值 – 尾流区网格加密属性

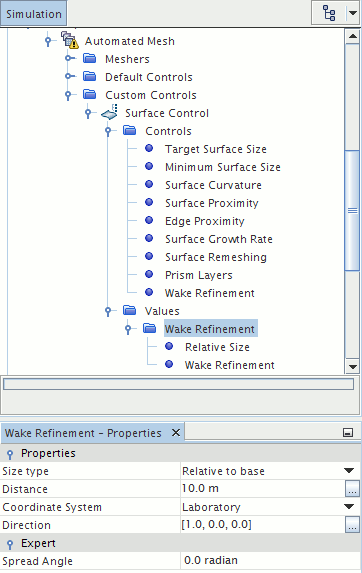

尺寸类型 | 相对于基数的值 | 创建相对尺寸子节点,用于以相对于基础尺寸百分比的形式定义尾流区中网格单元尺寸的上限。 |
绝对值 | 创建绝对尺寸子节点,用于以绝对尺寸的形式定义尾流区中网格单元尺寸的上限。 | |
距离 | 尾流从选定的表面或曲线延伸的距离。 | |
坐标系 | 尾流方向的坐标系。定义笛卡尔坐标系后,可以使用下拉菜单选择它。 | |
方向 | 尾流相对于选定的坐标系,从选定的表面或曲线延伸的方向。 |
值 – 尾流区网格加密专家属性
扩散角 | 尾流区网格加密从指定的尾流区网格加密方向扩散的角度。 |

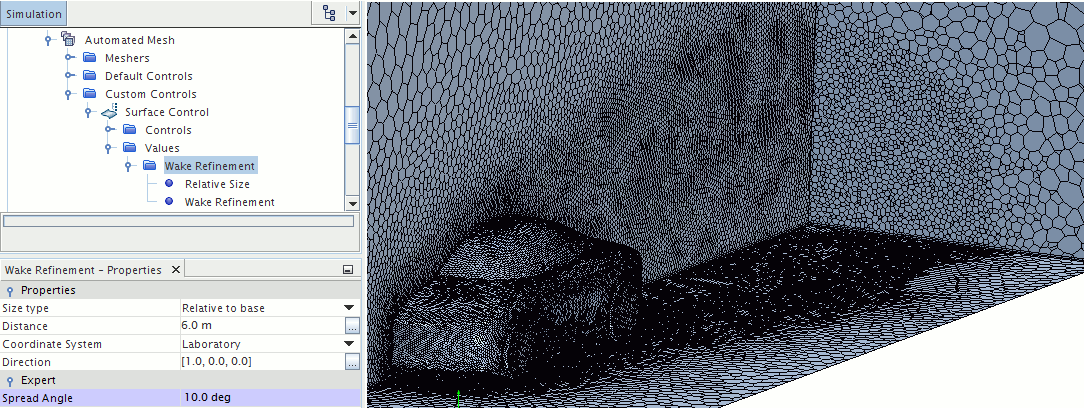

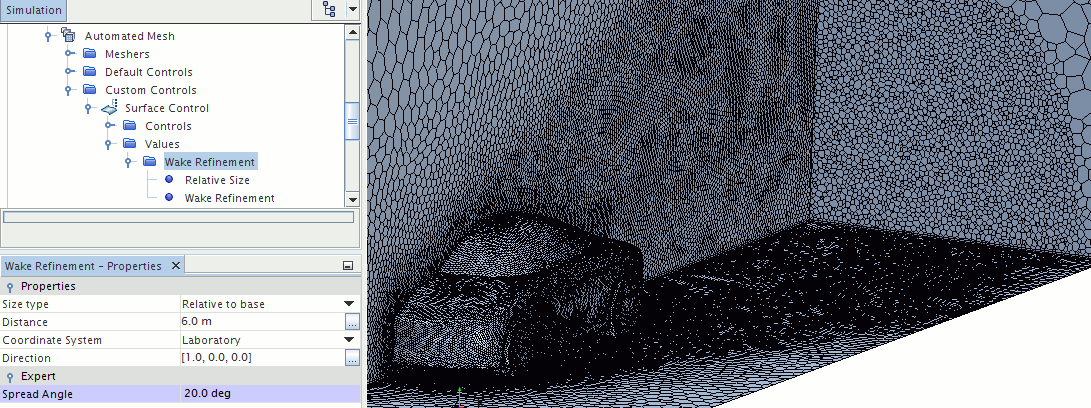

以下示例显示了为汽车外部的面控制指定的尾流区网格加密。下面指定的扩散角分别与 Z 方向成 10 度和 20 度角:
值 – 尾流区网格加密子节点属性
显示在
节点下的子节点取决于在其中指定了尾流区网格加密的体网格化模型。当符合下列任一条件时,将显示
节点:- 单独在表面重构、多面体网格生成器或四面体网格生成器中指定尾流区网格加密
- 在表面重构以及多面体网格生成器或四面体网格生成器中指定尾流区网格加密
但是,如果在切割体网格单元生成器中指定尾流细化,将显示
节点。如果同时在表面重构和切割体网格单元生成器中指定尾流细化,还会显示 节点。这些

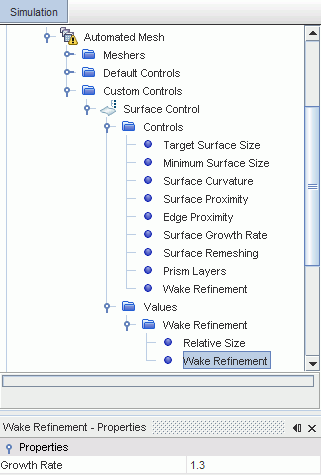

子节点的属性如下所示:增长率 | 适用于尾流区网格加密和重构尾流区网格加密子节点。可用于控制网格单元在尾流中的增长速度。网格单元尺寸从零部件表面或零部件曲线增长到尾流的体积。当网格单元尺寸达到尾流中指定的最大网格单元尺寸时,尾流中的网格单元将停止增长。 | |
默认增长率 | 适用于切割体网格生成器尾流区网格加密子节点。控制尾流中从一个网格单元尺寸到下一个网格单元尺寸的步进。 | |
快 | 通常,此设置等同于每次仅转换每个网格单元尺寸的一层,这导致为提供的输入值创建的网格单元数量最少。 | |
适中 | 指定每次至少转换两个相等尺寸的网格单元层。 | |
慢 | 指定每次至少转换四个相等尺寸的网格单元层。 | |
非常慢 | 指定每次至少转换八个相等尺寸的网格单元层。 | |
自定义 | 添加自定义面网格增长率子节点,以指定每次转换的网格单元层数。 | |
面网格增长率 | 适用于切割体网格生成器尾流区网格加密子节点。确定在转换过程(从表面旁的网格单元到核心体中的网格单元)中增长的网格单元层数。 | |
禁用 | 默认设置。同时也会向表面旁的网格单元层应用默认增长率。 | |
快 | 设置表面旁的一个网格单元层。 | |
适中 | 设置表面旁的两个网格单元层。 | |
慢 | 设置表面旁的四个网格单元层。 | |
非常慢 | 设置表面旁的八个网格单元层。 | |
自定义 | 添加自定义面网格增长率子节点,以指定每次转换的网格单元层数。 | |

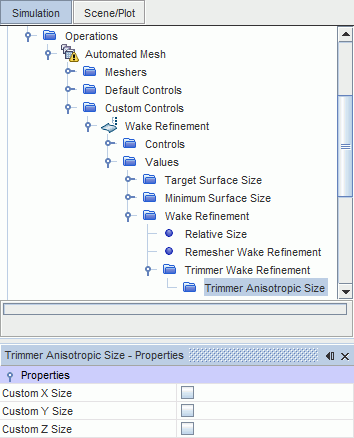

自定义各向异性尺寸 | 适用于切割体网格生成器尾流区网格加密子节点。如果激活,则无法识别为父尾流区网格加密节点设置的相对或绝对尺寸。激活此属性将创建一组子节点,使用这些子节点可为每个相对于切割体网格生成器坐标系的坐标方向设置自定义网格单元尺寸。 |
