解释压缩报告

体网格的压缩网格报告包括统计数据，这些数据又分为每个网格区域的统计数据和整体统计数据。

针对每个区域都提供了以下子部分：

• 实体计数
• 网格范围
• 网格有效性检查
• 面有效性
• 体积变化
• 有限元网格单元质量（仅适用于与有限元模型关联的区域。将报告有限元网格单元质量 < 0 的无效有限元网格单元）

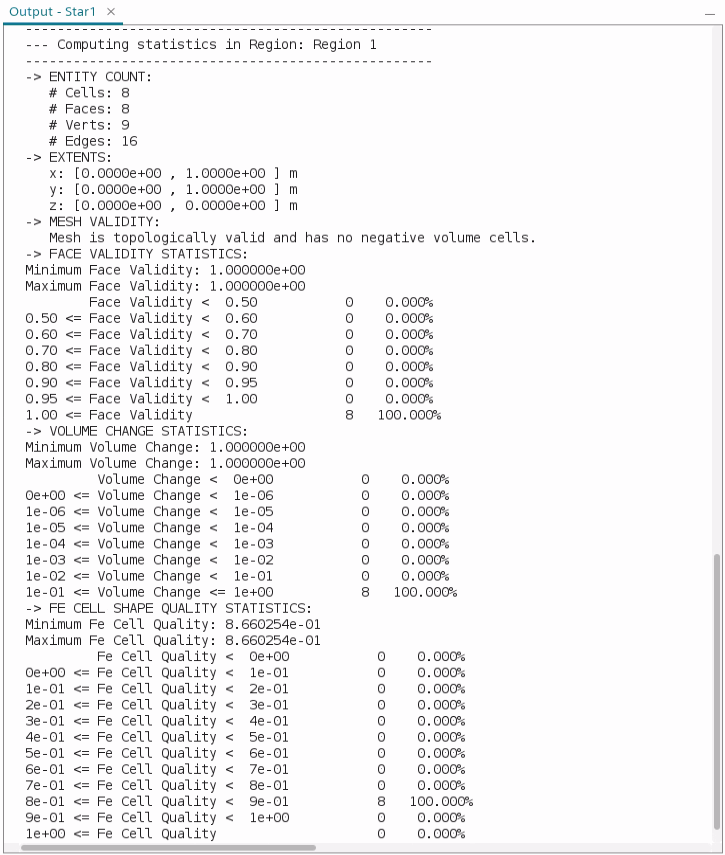

整体部分还包括所有区域的上述项，但不包括网格范围总结。下面显示了单个区域的示例压缩输出：

对于压缩报告，实体计数汇总了该区域的网格单元数、面数、节点数和边数。完整报告中将更详细地列出使用的不同网格单元形状的明细数据。请参见解释完整报告。

网格范围始终基于全局笛卡尔坐标系进行报告（以米为单位）。Simcenter STAR-CCM+ 将采用 SI 计算所有物理量，因此假设模型已使用米为单位正确设置尺寸。如果使用其他单位创建网格，且网格在导入之前未正确按比例缩放，则会导致模拟不正确的物理。最初，模拟的输出窗口中的导入报告结尾处将报告网格范围。确认每个区域的坐标范围，确保与预期的尺寸范围相对应。如果范围不正确，可执行以下操作：

• 在原始网格化预处理器中对网格进行比例缩放，然后重新导入。
• 在 Simcenter STAR-CCM+ 中比例缩放整个网格。请参见比例缩放整个网格。
• 在 Simcenter STAR-CCM+ 中比例缩放特定区域。请参见比例缩放区域。

对网格或区域进行比例缩放之后，需要运行网格诊断报告并再次检查网格范围。
