运行网格诊断报告
网格诊断报告可用于检查网格有效性。

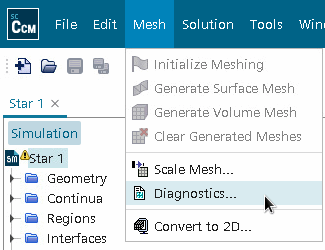

要对体网格运行网格诊断报告，选择菜单选项。

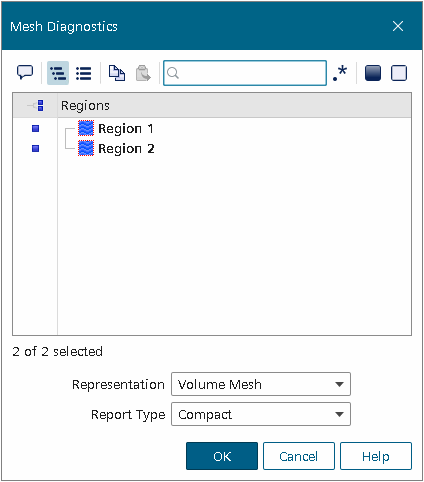

然后，将打开网格诊断对话框，其中所有区域都为选定状态。
对于不希望为其生成报告的任何区域，停用该区域对应的复选框。表示选项将列出可为其生成诊断报告的所有当前可用的表示。如果存在体网格，则选项将默认处于选定状态，但是可以改为选择面网格表示。选择报告类型，可以为或。
按确定按钮时将生成指定的报告，且报告显示在当前模拟的输出窗口中。显示的信息取决于为报告类型选择了“压缩”选项还是“完整”选项。对于面网格表示，将生成面网格报告。在任何情况下，都将生成总结了实体计数、网格范围和网格质量的信息。
如果在为体网格运行网格诊断报告之前未选择空间模型，将在模拟的节点中自动创建三维物理模型。
