表面重构准则

本节提供了表面重构使用准则。

  • 不需要闭合表面重构要操作的导入表面。但是，表面重构不会闭合此表面，开始表面中将出现自由边，同时重构表面中将显示一条等效自由边。
  • 如果要保持锐边，必须将部件曲线添加到导入表面。
  • 可以在导入表面中包含内部特征表面，如挡板。在进行表面重构之前，将这些表面转换成一个交界面。
  • 在大多数情况下，重构可以实现接近指定目标尺寸的网格单元尺寸，但在某些情况下，存在与目标尺寸偏差多达 40%（更高或更低）的网格单元。在重构内集成的四边形网格生成器可以更好地匹配指定的目标大小。
  • 在需要加密接近值但起始三角形化（例如 STL 数据）非常粗糙的情况下，接近值区域中可能无法实现均匀的三角形化。在这种情况下，使用中间三角形化密度执行不影响接近值的表面重构，删除导入表示并重新运行影响接近值的表面重构。

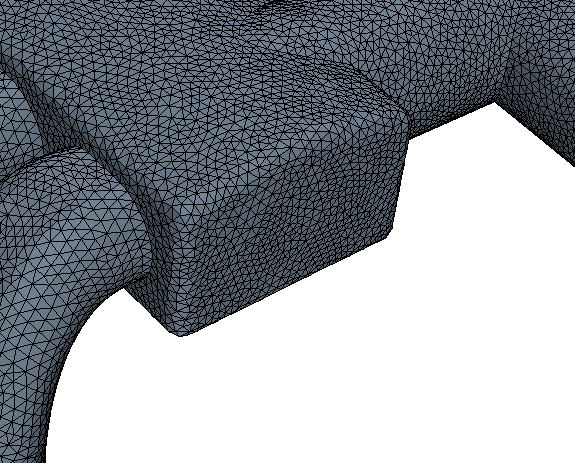

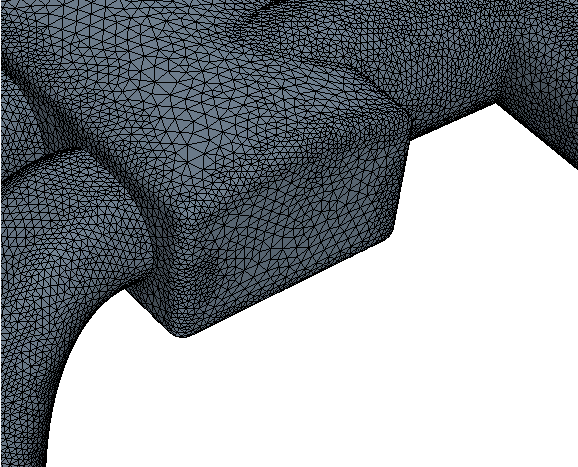

  • 当“表面曲率”选项关闭时，可获得基于目标表面尺寸的均匀表面三角形化。但是，大多数情况下都建议使用表面曲率，因为生成的表面定义远胜于使用均匀三角形化获得的定义。此处显示了比较示例。


  • 在两个交界面边界的周长不匹配（前边界至其余边界）的多区域中使用原位交界面时，压印过程可能会失败。

    如果发生这种情况，尝试以下某项操作：

    • 先分别重构一个或两个边界以提高这些区域中的表面三角形化，然后再尝试对其进行匹配。要分别重构边界，可在打开“根据区域网格化”的情况下使用表面重构，或者使用表面修复的“重构选定面”选项。
    • 反转交界面边界的顺序。删除交界面，按照与原始交界面所用顺序相反的顺序选择两个边界，然后创建新交界面。
    • 将一个弯曲表面与一个平面（例如，接触方框一侧的球体）相匹配时，首先将弯曲表面的零部件投影到平表面上。然后在两个允许创建交界面的表面之间形成一个公共区域。
  • 与 Simcenter STAR-CCM+ 中的所有网格化工具一样，各个发行版中的表面重构也在不断改进以提高所产生的表面三角形化的整体质量。因此，在两个不同版本中运行时，可以看到针对相同几何生成的面和节点数有所增加。

    这种情况的典型示例发生在高度弯曲的几何中，其中新版本获得的定义优于旧版本获得的定义。有时可能不需要增加面数（尤其是在大量增加了面时）。在本实例中，稍微放松表面曲率要求有助于减少总面数。根据几何的不同，可能需要对用户指定的尺寸做进一步调整，以便在比较新旧版本时重现类似的面数（尽管质量更高）。
